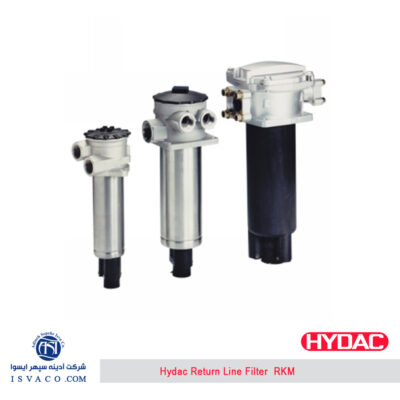

فیلتر برگشت هیداک RKM

بررسی جامع فنی و مهندسی فیلتر برگشت هیداک RKM؛ استانداردهای عملکرد و نگهداری

در مهندسی سیستم‌های هیدرولیک پیشرفته، حفظ تمیزی سیال هیدرولیک به عنوان شریان حیاتی سیستم، مهم‌ترین عامل در تضمین طول عمر تجهیزات و کاهش زمان‌های توقف (Downtime) محسوب می‌شود. آمار و تحقیقات صنعتی نشان می‌دهند که بیش از ۷۵ درصد از خرابی‌های سیستم‌های هیدرولیک ناشی از آلودگی سیال است. در این میان، فیلتراسیون خط برگشت (Return Line Filtration) به عنوان آخرین سنگر دفاعی قبل از ورود سیال به مخزن، نقشی استراتژیک ایفا می‌کند. فیلتر برگشت هیداک RKM یکی از برجسته‌ترین و کارآمدترین راهکارهای مهندسی شده توسط کمپانی Hydac آلمان است که به طور خاص برای پاسخگویی به نیازهای سخت‌گیرانه صنایع موبایل هیدرولیک و ماشین‌آلات سنگین طراحی شده است.

استفاده از فیلتر برگشت Hydac RKM در مدار هیدرولیک، تضمین می‌کند که تمامی ذرات ناشی از سایش قطعات، پلیسه‌های فلزی حاصل از عملکرد پمپ‌ها و موتورها، و همچنین آلودگی‌های وارد شده از طریق آب‌بندها، پیش از آنکه فرصت بازگشت به مخزن و چرخش مجدد در سیستم را داشته باشند، به دام بیفتند. این امر نه تنها از پمپ اصلی در برابر ذرات ساینده محافظت می‌کند، بلکه با حفظ سطح تمیزی روغن (ISO Cleanliness Code)، خواص شیمیایی و فیزیکی سیال را برای مدت طولانی‌تری پایدار نگه می‌دارد.

در طراحی سیستم‌های مدرن، مهندسان طراح به دنبال قطعاتی هستند که علاوه بر راندمان بالا، فضای کمی اشغال کرده و فرآیند نگهداری آسانی داشته باشند. فیلتر برگشت هیداک RKM با طراحی منحصر به فرد خود که اغلب به صورت کیت (Kit) برای نصب مستقیم بر روی مخزن ارائه می‌شود، این نیاز را برطرف کرده است. در این مقاله تخصصی، ما به کالبدشکافی دقیق این تجهیز، بررسی پارامترهای سیالاتی، استانداردهای نصب و پروتکل‌های نگهداری آن خواهیم پرداخت تا راهنمایی جامع برای مهندسان و تکنسین‌های فنی فراهم آوریم.

---

مشخصات فنی و آنالیز ساختاری فیلتر برگشت هیداک RKM

شناخت دقیق مشخصات فنی فیلتر برگشت هیداک RKM برای انتخاب صحیح و تطبیق آن با نیازهای سیستم هیدرولیک ضروری است. سری RKM (Return Kit Main) به گونه‌ای مهندسی شده است که به عنوان یک راه‌حل یکپارچه برای نصب بر روی مخزن عمل کند. ساختار این فیلترها معمولاً از یک هد (Head) آلومینیومی یا پلیمری تقویت شده، یک کاسه (Bowl) و یک المنت فیلتر با کیفیت بالا تشکیل شده است. یکی از ویژگی‌های بارز این سری، قابلیت گذردهی جریان‌های حجمی بالا با کمترین افت فشار ممکن است.

در بحث متریال، بدنه فیلتر برگشت Hydac RKM برای مقاومت در برابر شوک‌های فشاری و نوسانات دمایی طراحی شده است. محدوده دمای کاری این فیلترها معمولاً از منفی ۳۰ درجه سانتی‌گراد تا مثبت ۱۰۰ درجه سانتی‌گراد را پوشش می‌دهد که این بازه وسیع، استفاده از آن را در شرایط اقلیمی سخت و ماشین‌آلات راه‌سازی ممکن می‌سازد. فشار کاری اسمی در خطوط برگشت معمولاً پایین است (حدود ۱۰ تا ۲۰ بار)، اما این فیلترها باید توانایی تحمل اسپایک‌های فشار (Pressure Spikes) لحظه‌ای را داشته باشند که در زمان تغییر جهت شیرهای کنترل یا توقف ناگهانی اکچویتورها رخ می‌دهد.

المنت‌های به کار رفته در فیلتر برگشت هیداک RKM از تکنولوژی‌های پیشرفته مدیای فیلتراسیون بهره می‌برند. استفاده از الیاف شیشه (Glass Fiber) با ساختار چندلایه، ظرفیت نگهداری آلودگی (Dirt Holding Capacity) را به شدت افزایش داده است. این ظرفیت بالا به معنای فواصل زمانی طولانی‌تر بین تعویض المنت‌ها و کاهش هزینه‌های عملیاتی است. همچنین، مش‌بندی‌های مختلفی از ۳ میکرون تا سطوح بالاتر برای این فیلترها موجود است که بسته به حساسیت قطعات پایین‌دست سیستم (مانند شیرهای سروو یا پروپرشنال) انتخاب می‌شوند. طراحی جریان در این فیلترها معمولاً به صورت “از بیرون به درون” (Outside-to-In) یا در مدل‌های خاص RKM به صورت “از درون به بیرون” (Inside-to-Out) است که مانع از ریزش آلودگی‌ها به داخل مخزن در هنگام تعویض المنت می‌شود.

مشخصات فنی عمومی سری RKM

پارامتر فنی	محدوده / مشخصات	توضیحات
نوع نصب	Tank-Top (روی مخزن)	نصب مستقیم جهت صرفه‌جویی در فضا و لوله‌کشی
فشار کاری ماکزیمم	تا ۱۰ بار (اسمی)	طراحی شده برای خطوط برگشت کم‌فشار
دبی عبوری (Flow Rate)	تا ۸۰۰ لیتر بر دقیقه	بسته به سایز و مدل دقیق متغیر است
متریال المنت	Betamicron® (الیاف شیشه)	راندمان فیلتراسیون مطلق (Absolute Filtration)
شیر بای‌پس (Bypass Valve)	استاندارد ۳ تا ۳.۵ بار	جهت محافظت از المنت در برابر فشار بیش از حد
دمای کاری	-۳۰°C تا +۱۰۰°C	مناسب برای محیط‌های صنعتی و موبایل

---

اصول عملکرد هیدرودینامیکی و مکانیزم فیلتراسیون

درک عمیق اصول عملکرد هیدرودینامیکی فیلتر برگشت Hydac RKM به مهندسان کمک می‌کند تا رفتار سیستم را در شرایط مختلف تحلیل کنند. فرآیند فیلتراسیون در این تجهیز فراتر از یک غربال‌گری ساده مکانیکی است؛ بلکه ترکیبی از مکانیزم‌های جذب سطحی، گیراندازی عمقی و اینرسی ذرات است. زمانی که سیال هیدرولیک از شیرهای کنترل و سیلندرها باز می‌گردد، حاوی انرژی جنبشی و حرارتی است. این سیال وارد ورودی فیلتر شده و به سمت المنت هدایت می‌شود.

طراحی سرپوش و کاسه فیلتر به گونه‌ای است که جریان سیال را به صورت یکنواخت در اطراف المنت توزیع کند. توزیع یکنواخت جریان (Flow Distribution) برای جلوگیری از اشباع موضعی المنت بسیار حیاتی است. در فیلتر برگشت هیداک RKM، مدیای فیلتر که اغلب از تکنولوژی Betamicron استفاده می‌کند، دارای ساختار متخلخل با گرادیان دانسیته است. این یعنی لایه‌های بیرونی دارای تخلخل بیشتر برای جذب ذرات درشت و لایه‌های درونی دارای تخلخل کمتر برای به دام انداختن ذرات ریز میکرونی هستند. این ساختار گرادیانی باعث می‌شود که افت فشار اولیه (Initial Delta P) بسیار پایین باشد و در عین حال ظرفیت نگهداری آلودگی به حداکثر برسد.

یکی از اجزای حیاتی در عملکرد این فیلتر، شیر بای‌پس (Bypass Valve) است. در شرایطی که روغن بسیار سرد است (ویسکوزیته بالا) یا زمانی که المنت فیلتر توسط آلودگی‌ها اشباع شده است، اختلاف فشار در دو طرف المنت افزایش می‌یابد. اگر این اختلاف فشار از حد مجاز فراتر رود، ممکن است باعث مچاله شدن (Collapse) المنت شود. برای جلوگیری از این رخداد فاجعه‌بار، شیر بای‌پس تعبیه شده در فیلتر برگشت هیداک RKM در فشار تنظیم شده (مثلاً ۳ بار) باز می‌شود و بخشی از سیال را بدون عبور از مدیا، مستقیماً به مخزن تخلیه می‌کند. اگرچه این عمل باعث ورود سیال فیلتر نشده به مخزن می‌شود، اما از آسیب فیزیکی به ساختار فیلتر و قطع جریان برگشتی که می‌تواند منجر به کاویتاسیون یا قفل شدن سیستم شود، جلوگیری می‌کند. وجود دیفیوزرها در انتهای لوله خروجی فیلتر نیز کمک می‌کند تا سیال با تلاطم کمتری وارد مخزن شود، که این امر از ایجاد کف (Foaming) و هواگرفتگی روغن جلوگیری می‌کند.

---

مزایای رقابتی و ویژگی‌های منحصر به فرد سری RKM

انتخاب فیلتر برگشت هیداک RKM در پروژه‌های صنعتی تصادفی نیست، بلکه حاصل بررسی مزایای فنی و اقتصادی متعددی است که این سری ارائه می‌دهد. یکی از برجسته‌ترین ویژگی‌ها، طراحی مدولار و فشرده آن است. در ماشین‌آلات موبایل مانند بیل‌های مکانیکی، لودرها و جرثقیل‌ها، فضای موجود برای نصب تجهیزات هیدرولیک بسیار محدود است. سری RKM با ادغام هد فیلتر و فلنج اتصال به مخزن، فضای اشغال شده را به حداقل می‌رساند و نیاز به لوله‌کشی‌های پیچیده و اتصالات اضافی را حذف می‌کند.

ویژگی کلیدی دیگر، کیفیت ساخت و قابلیت اطمینان بالای آن است. فیلتر برگشت Hydac RKM تحت استانداردهای سخت‌گیرانه ISO تست می‌شود. تست‌هایی نظیر تست خستگی (Fatigue Test)، تست سازگاری با سیال (Fluid Compatibility) و تست سقوط (Collapse Burst Test) تضمین می‌کنند که این فیلتر در شرایط کاری واقعی دچار شکست نمی‌شود. استفاده از اورینگ‌های با کیفیت (مانند NBR یا Viton) آب‌بندی کامل را تضمین کرده و از نشت روغن به بیرون یا نفوذ هوا به داخل مخزن جلوگیری می‌کند.

علاوه بر این، تنوع در گزینه‌های نشانگر گرفتگی (Clogging Indicators) از دیگر مزایای این سری است. کاربران می‌توانند بسته به نیاز خود از نشانگرهای چشمی (Visual)، الکتریکی (Electrical) یا ترکیبی استفاده کنند. این نشانگرها دقیقا لحظه مناسب برای تعویض المنت را اعلام می‌کنند. تعویض به موقع المنت در فیلتر برگشت هیداک RKM نه تنها سلامت سیستم را تضمین می‌کند، بلکه از تعویض زودرس و هدر رفت منابع مالی نیز جلوگیری می‌نماید. طراحی المنت‌ها به گونه‌ای است که “سازگار با محیط زیست” باشند؛ به این معنی که در بسیاری از مدل‌ها، بخش‌های فلزی المنت حذف شده و از مواد پلیمری قابل بازیافت یا سوزاندن استفاده شده است که این امر دفع ضایعات را تسهیل می‌کند.

• کاهش افت فشار: طراحی بهینه مسیر سیال برای حداقل اتلاف انرژی.

• عمر طولانی المنت: استفاده از تکنولوژی عمقی الیاف شیشه.

• تنوع سایز: پوشش دبی‌های مختلف از کم تا زیاد.

• سهولت سرویس: طراحی کاربرپسند برای تعویض سریع المنت بدون نیاز به ابزار پیچیده.

• محافظت از مخزن: جلوگیری از ورود هوا و تلاطم در روغن برگشتی.

---

دستورالعمل نصب و راه‌اندازی اصولی

نصب صحیح فیلتر برگشت هیداک RKM به اندازه کیفیت ساخت آن در عملکرد نهایی موثر است. یک نصب اشتباه می‌تواند منجر به نشتی، هوا کشیدن سیستم یا عدم فیلتراسیون صحیح شود. فرآیند نصب باید توسط تکنسین‌های مجرب و با رعایت اصول ایمنی و بهداشت صنعتی انجام شود. قبل از هر اقدامی، باید اطمینان حاصل شود که سیستم فشار زدایی شده و دمای روغن به حد ایمن رسیده است.

در مرحله اول، جانمایی فیلتر روی مخزن اهمیت دارد. سطح مخزن در محل نصب باید کاملاً صاف، تمیز و عاری از هرگونه پلیسه یا رنگ باشد. ناهمواری سطح نشیمنگاه می‌تواند باعث عدم آب‌بندی صحیح اورینگ شود. برای نصب فیلتر برگشت Hydac RKM، باید سوراخی با قطر دقیق طبق کاتالوگ سازنده روی مخزن ایجاد شود. الگوی سوراخکاری پیچ‌ها نیز باید با دقت بالا اجرا گردد. استفاده از واشرهای آب‌بندی اصلی ارائه شده در بسته‌بندی فیلتر الزامی است و نباید از چسب‌های مایع به عنوان جایگزین واشر استفاده کرد، مگر اینکه سازنده صراحتاً اجازه داده باشد، زیرا احتمال ورود تکه‌های چسب خشک شده به داخل مخزن وجود دارد.

پس از قرار دادن فیلتر در محل خود، پیچ‌ها باید به صورت ضربدری و با گشتاور (Torque) مشخص شده در دفترچه راهنما سفت شوند. سفت کردن بیش از حد پیچ‌ها می‌تواند باعث دفرمه شدن فلنج یا بریده شدن پیچ شود، و شل بودن آن‌ها منجر به نشتی خواهد شد. نکته بسیار مهم دیگر در نصب فیلتر برگشت هیداک RKM، توجه به لوله خروجی (Down Pipe) است. این لوله باید همواره پایین‌تر از حداقل سطح روغن در مخزن قرار گیرد. اگر خروجی فیلتر بالاتر از سطح روغن باشد، ریزش روغن باعث ایجاد کف و حباب هوا در مخزن می‌شود که قاتل پمپ‌های هیدرولیک است. همچنین در صورت وجود پورت‌های اضافی روی هد فیلتر برای تخلیه یا نمونه‌گیری، باید از بسته بودن و آب‌بندی آن‌ها اطمینان حاصل کرد.

چک‌لیست نصب:

1. بررسی صافی سطح مخزن و تمیزکاری محل نشیمنگاه.

2. انطباق الگوی سوراخکاری با فلنج فیلتر.

3. استفاده از اورینگ و واشر نو و سالم (آغشته کردن اورینگ به روغن قبل از نصب).

4. سفت کردن پیچ‌ها با گشتاور سنج (Torque Wrench).

5. اطمینان از قرارگیری انتهای لوله خروجی زیر سطح روغن (حداقل ۲۰۰ میلی‌متر).

6. نصب صحیح نشانگر گرفتگی (Clogging Indicator).

---

پروتکل‌های نگهداری و تعویض المنت فیلتر

نگهداری پیشگیرانه (PM) کلید بهره‌برداری طولانی‌مدت از فیلتر برگشت هیداک RKM است. مهم‌ترین بخش نگهداری، پایش مداوم وضعیت گرفتگی فیلتر و تعویض به موقع المنت آن است. برخلاف تصور رایج، نباید منتظر ماند تا زمان مشخصی (مثلاً هر ۶ ماه) فرا برسد، بلکه باید بر اساس وضعیت واقعی فیلتر که توسط نشانگر (Indicator) اعلام می‌شود، اقدام کرد. البته در برنامه‌های نگهداری پیشگیرانه، تعویض المنت پس از ساعات کارکرد مشخص (مثلاً هر ۱۰۰۰ ساعت) حتی اگر نشانگر فعال نشده باشد، توصیه می‌شود تا از تخریب ساختاری مدیا جلوگیری شود.

فرآیند تعویض المنت در فیلتر برگشت Hydac RKM باید با دقت بالا انجام شود تا از ورود آلودگی به مخزن جلوگیری گردد. مراحل اجرایی به شرح زیر است:

ابتدا پمپ را خاموش کرده و فشار سیستم را تخلیه کنید. سپس اطراف درپوش فیلتر را کاملاً تمیز کنید تا گرد و خاک هنگام باز کردن درپوش وارد محفظه نشود. پیچ‌های درپوش را باز کرده و آن را بردارید. در مدل‌های RKM که جریان از بیرون به داخل است، آلودگی‌ها روی سطح بیرونی المنت جمع می‌شوند. بنابراین هنگام بیرون کشیدن المنت، باید بسیار مراقب بود که آلودگی‌ها به داخل محفظه تمیز نریزند. استفاده از کیسه‌های پلاستیکی مخصوص برای پوشاندن المنت هنگام خروج، تکنیک مناسبی است.

پس از خارج کردن المنت قدیمی، داخل کاسه فیلتر باید بازرسی و در صورت وجود لجن یا ذرات فلزی درشت، تمیز شود. وجود ذرات فلزی درشت در کاسه فیلتر برگشت هیداک RKM می‌تواند هشداری برای خرابی قطعات داخلی پمپ یا موتور باشد و نیاز به بررسی بیشتر سیستم دارد. المنت جدید باید دقیقاً با پارت نامبر (Part Number) المنت قبلی یا معادل تأیید شده آن مطابقت داشته باشد. دقت کنید که اورینگ‌های المنت جدید در جای خود قرار داشته و سالم باشند. المنت نو را با احتیاط در جای خود قرار دهید، فنر نگهدارنده (در صورت وجود) را نصب کنید و درپوش را ببندید.

نکات ایمنی و زیست‌محیطی:

• روغن و المنت‌های مستعمل حاوی مواد شیمیایی مضر هستند؛ دفع آن‌ها باید طبق مقررات زیست‌محیطی انجام شود.

• هرگز سعی نکنید المنت‌های یکبار مصرف (Disposable) سری RKM را با باد گرفتن یا شستشو تمیز کنید. این کار ساختار الیاف شیشه را تخریب کرده و منافذ را باز می‌کند، که عملاً فیلتر را بی‌خاصیت می‌سازد.

• همیشه اورینگ درپوش را در زمان تعویض المنت بررسی و در صورت مشاهده هرگونه ترک یا دفرمگی، تعویض نمایید.

---

عیب‌یابی مشکلات متداول (Troubleshooting)

حتی با بهترین تجهیزات مانند فیلتر برگشت هیداک RKM، ممکن است مشکلاتی در حین بهره‌برداری رخ دهد. توانایی عیب‌یابی سریع و دقیق توسط تیم فنی می‌تواند از توقف‌های طولانی خط تولید جلوگیری کند. در ادامه به بررسی شایع‌ترین مشکلات و راه‌حل‌های آن‌ها می‌پردازیم.

مشکل ۱: فعال شدن زودهنگام نشانگر گرفتگی

اگر بلافاصله پس از تعویض المنت، نشانگر گرفتگی مجدداً فعال شود، چند دلیل محتمل وجود دارد. اول اینکه ممکن است ویسکوزیته روغن به دلیل سرمای هوا بسیار بالا باشد (Cold Start). در این حالت با گرم شدن روغن نشانگر به حالت عادی برمی‌گردد. دلیل دوم می‌تواند انتخاب نادرست میکرون‌بندی فیلتر باشد؛ اگر فیلتر بیش از حد ریز انتخاب شده باشد و آلودگی سیستم بالا باشد، به سرعت کیپ می‌شود. دلیل سوم می‌تواند خرابی سنسور نشانگر یا اتصال کوتاه در مدار الکتریکی آن باشد.

مشکل ۲: نشتی روغن از درب فیلتر

مشاهده روغن در اطراف درب فیلتر برگشت Hydac RKM معمولاً ناشی از خرابی اورینگ درب یا شل بودن پیچ‌هاست. گاهی اوقات نیز نصب نامناسب المنت باعث می‌شود درب به درستی روی نشیمنگاه خود قرار نگیرد. فشار بیش از حد در خط برگشت (Back Pressure) ناشی از گرفتگی لوله‌ها یا طراحی غلط نیز می‌تواند باعث بیرون زدن اورینگ شود.

مشکل ۳: صدای غیرعادی از فیلتر

شنیدن صدای سوت یا لرزش از سمت فیلتر می‌تواند نشان‌دهنده باز شدن شیر بای‌پس باشد. این یعنی فیلتر کاملاً گرفته است و روغن از مسیر بای‌پس عبور می‌کند. همچنین ممکن است هوا در محفظه فیلتر حبس شده باشد که باید از طریق پیچ هواگیری (Bleed Screw) تخلیه شود.

مشکل ۴: کاهش سطح تمیزی روغن (High Particle Count)

اگر با وجود نصب فیلتر برگشت هیداک RKM، آنالیز روغن نشان‌دهنده سطح بالای آلودگی است، باید احتمالات زیر بررسی شود:

۱. پارگی المنت فیلتر.

۲. باز ماندن دائم شیر بای‌پس به دلیل خرابی فنر.

۳. عدم آب‌بندی المنت در داخل هوزینگ (روغن از کنار المنت فرار می‌کند).

۴. ورود آلودگی از طریق هواکش مخزن (Breather) که ربطی به فیلتر برگشت ندارد اما بر نتیجه آنالیز تاثیر می‌گذارد.

راهنمای سریع عیب‌یابی

نشانه خطا	علت احتمالی	اقدام اصلاحی
روشن شدن چراغ فیلتر در دمای پایین	ویسکوزیته بالای روغن سرد	صبر کنید تا سیستم گرم شود؛ اگر خاموش نشد، المنت را چک کنید.
کدر بودن روغن مخزن	عملکرد ناقص فیلتر یا نفوذ آب	المنت فیلتر برگشت Hydac RKM را بررسی و تعویض کنید؛ منبع نفوذ آب را بیابید.
نشتی از فلنج اتصال	خرابی واشر یا شل بودن پیچ	پیچ‌ها را با گشتاور صحیح سفت کنید؛ واشر را تعویض کنید.
تغییر شکل (Collapse) المنت	عدم تعویض به موقع و خرابی بای‌پس	المنت را فوراً تعویض کنید؛ شیر بای‌پس را تست کنید.

---

در دنیای پیچیده و دقیق سیستم‌های هیدرولیک امروزی، فیلتر برگشت هیداک RKM نقش یک محافظ هوشمند و قدرتمند را ایفا می‌کند. این تجهیز با بهره‌گیری از تکنولوژی‌های پیشرفته در ساخت مدیا و طراحی مهندسی شده بدنه، تعادلی بهینه میان راندمان فیلتراسیون، عمر کاری و هزینه نگهداری ایجاد کرده است. برای مدیران فنی و مهندسان تعمیرات، انتخاب و استفاده صحیح از فیلتر برگشت Hydac RKM به معنای سرمایه‌گذاری بر روی قابلیت اطمینان (Reliability) کل سیستم است.

رعایت دستورالعمل‌های نصب، توجه به هشدارهای نشانگر گرفتگی و استفاده از المنت‌های اصلی، اقداماتی ساده اما حیاتی هستند که بازدهی این فیلترها را تضمین می‌کنند. به یاد داشته باشید که فیلتر برگشت، زباله‌دان سیستم نیست، بلکه ابزاری برای پایش سلامت ماشین‌آلات شماست. هر بار که المنت فیلتر را تعویض می‌کنید و وضعیت آن را بررسی می‌نمایید، در واقع در حال چکاپ وضعیت داخلی سیستم هیدرولیک خود هستید. با به کارگیری دانش ارائه شده در این مقاله، می‌توانید اطمینان حاصل کنید که سیستم‌های هیدرولیک تحت مدیریت شما، با حداکثر بهره‌وری و کمترین توقف ناخواسته به فعالیت خود ادامه خواهند داد.
