فیلتر هیدرولیک

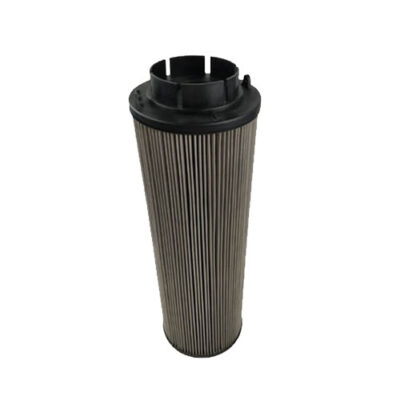

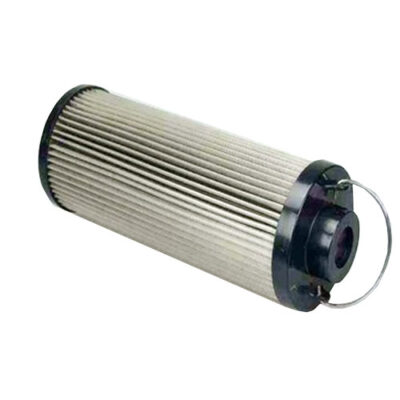

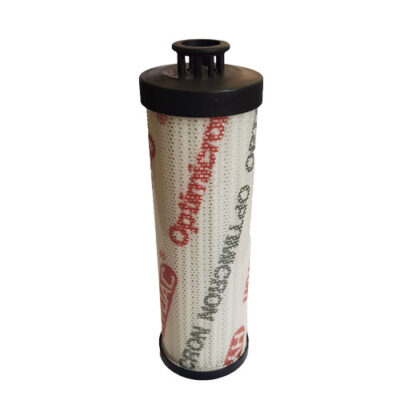

فیلتر المنت (Filter Element)

فیلتر المنت یا همان مغزی فیلتر، قلب تپنده هر سیستم فیلتراسیون هیدرولیک است. در واقع، پوسته یا هوزینگ فیلتر تنها وظیفه نگهداری و هدایت جریان سیال را بر عهده دارد، اما این فیلتر المنت است که عملیات جداسازی ذرات آلاینده، آب و لجن‌ها را از روغن هیدرولیک انجام می‌دهد.

انتخاب صحیح المنت فیلتر مستقیماً بر عمر مفید پمپ‌ها، شیرهای کنترلی و سیلندرها تأثیر می‌گذارد. در طراحی المنت‌های مدرن، از تکنولوژی‌های “فیلتراسیون عمقی” (Depth Filtration) استفاده می‌شود تا علاوه بر سطح، لایه‌های درونی مدیا نیز توانایی به دام انداختن ذرات را داشته باشند.

کیفیت یک فیلتر المنت با پارامترهایی نظیر “نسبت بتا” (Beta Ratio) سنجیده می‌شود که نشان‌دهنده راندمان فیلتر در حذف ذرات با اندازه مشخص است. همچنین، مقاومت در برابر اختلاف فشار (Differential Pressure) بسیار حیاتی است؛ چرا که با کثیف شدن فیلتر، فشار دو سر آن افزایش می‌یابد و اگر ساختار المنت ضعیف باشد، دچار فروپاشی (Collapse) شده و آلودگی‌ها را به سیستم باز می‌گرداند.

ویژگی‌های کلیدی یک فیلتر المنت استاندارد:

• ظرفیت نگهداری آلودگی (Dirt Holding Capacity): توانایی جذب حجم بالایی از آلاینده‌ها قبل از رسیدن به نقطه اشباع و افزایش افت فشار.
• سازگاری با سیال (Fluid Compatibility): استفاده از متریال مناسب (مانند وایتون یا نیتریل) در واشرها و چسب‌ها برای جلوگیری از خورده شدن توسط روغن‌های سینتتیک یا پایه معدنی.
• میکرون ریتینگ دقیق: قابلیت تضمین شده برای حذف ذرات در سایزهای مشخص (مثلاً ۳، ۵، ۱۰ یا ۲۰ میکرون) بر اساس حساسیت سیستم.
• پایداری ساختاری: مقاومت مش‌های فلزی و لوله مرکزی در برابر فشارهای لحظه‌ای و شوک‌های هیدرولیک (Surge Flow).
• راندمان فیلتراسیون بالا: داشتن نسبت بتا () بالای ۲۰۰ یا ۱۰۰۰ برای تضمین خلوص روغن.

یکی از چالش‌های اصلی در نگهداری سیستم‌های هیدرولیک، تشخیص زمان تعویض المنت است. تعویض زودهنگام باعث هدررفت هزینه می‌شود و تعویض دیرهنگام، ریسک باز شدن شیر بای‌پس (Bypass Valve) و عبور روغن آلوده را افزایش می‌دهد. بنابراین، شناخت انواع مدیای به کار رفته در المنت‌ها برای انتخاب بهترین گزینه بر اساس شرایط محیطی و کاری دستگاه ضروری است. مدیاهای مختلفی همچون سلولزی، فایبرگلاس و توری فلزی وجود دارند که هر کدام رفتار متفاوتی در برابر دما و نوع آلودگی از خود نشان می‌دهند.

در جدول زیر مقایسه دقیقی بین انواع جنس مدیا (Media) در فیلتر المنت‌ها آورده شده است تا بتوانید بهترین تصمیم را برای سیستم خود بگیرید:

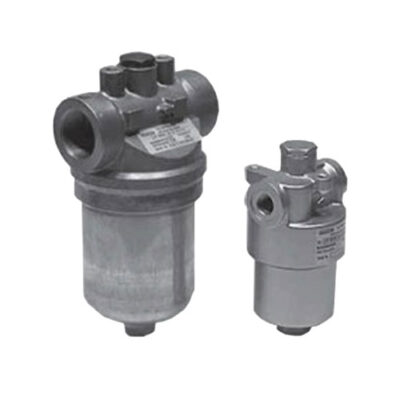

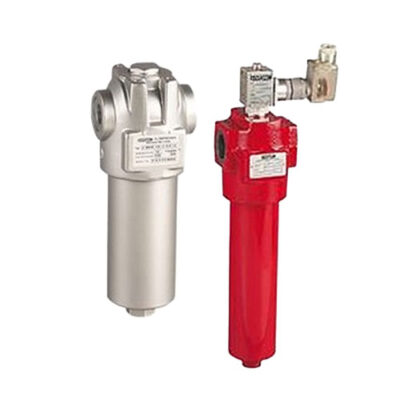

فیلتر فشار (Pressure Filter)

فیلتر فشار یا “فیلتر خط فشار” (Pressure Line Filter)، به عنوان استراتژیک‌ترین محافظ در مدار هیدرولیک شناخته می‌شود. این فیلتر دقیقاً بعد از پمپ هیدرولیک و قبل از قطعات حساس و گران‌قیمت سیستم مانند شیرهای پروپرشنال، سروو ولوها (Servo Valves) و عملگرهای دقیق نصب می‌شود.

هدف اصلی این فیلتر، محافظت از این قطعات در برابر ذراتی است که ممکن است از پمپ جدا شده (بر اثر سایش پمپ) و یا از مخزن عبور کرده باشند. از آنجایی که این فیلترها در معرض فشار کاری کامل سیستم (که گاهی به ۴۰۰ بار یا بیشتر می‌رسد) قرار دارند، باید از بدنه‌ای بسیار مقاوم و مهندسی شده برخوردار باشند.

پوسته یا هوزینگ فیلتر فشار معمولاً از چدن داکتیل یا فولاد ماشین‌کاری شده ساخته می‌شود تا بتواند تنش‌های ناشی از نوسانات فشار و خستگی فلز (Fatigue) را تحمل کند. برخلاف فیلترهای خط برگشت، فیلترهای فشار اغلب فاقد شیر بای‌پس هستند (یا فشار باز شدن بای‌پس در آن‌ها بسیار بالا تنظیم می‌شود)؛ زیرا عبور آلودگی به سمت شیرهای سروو می‌تواند باعث گیر کردن اسپول و توقف کامل یا عملکرد خطرناک دستگاه شود. به همین دلیل، استفاده از المنت‌های با کیفیت “High Collapse” (مقاوم در برابر فروپاشی) در این نوع فیلترها الزامی است.

مزایای استفاده از فیلتر فشار در مدار هیدرولیک:

• حفاظت نهایی (Last Chance Protection): تضمین می‌کند که روغن ورودی به قطعات حساس، کاملاً تمیز است.
• تشخیص خرابی پمپ: وجود براده‌های زیاد در المنت فیلتر فشار، نشانه اولیه و هشداری برای خرابی پمپ هیدرولیک است.
• تحمل فشارهای بالا: طراحی شده برای کارکرد مداوم در فشارهای ۲۵۰ تا ۴۵۰ بار بدون نشتی یا تغییر فرم.
• کاهش توقفات اضطراری: با جلوگیری از قفل شدن شیرهای کنترلی، زمان خرابی (Downtime) دستگاه را به شدت کاهش می‌دهد.

نکته فنی بسیار مهم در مورد فیلترهای فشار، مسئله “افت فشار” (Pressure Drop) است. اگر سایز فیلتر کوچکتر از دبی عبوری پمپ انتخاب شود، افت فشار شدیدی ایجاد می‌شود که منجر به گرم شدن روغن و اتلاف انرژی می‌گردد. بنابراین سایزینگ (Sizing) صحیح فیلتر فشار باید بر اساس حداکثر دبی لحظه‌ای و ویسکوزیته سیال در سردترین حالت کاری انجام شود. همچنین، این فیلترها باید مجهز به نشانگرهای گرفتگی (Clogging Indicators) نوری یا الکتریکی باشند تا اپراتور پیش از مسدود شدن کامل جریان، اقدام به تعویض المنت کند.

جدول زیر مشخصات فنی و استانداردهای رایج برای انتخاب فیلتر فشار مناسب را نمایش می‌دهد:

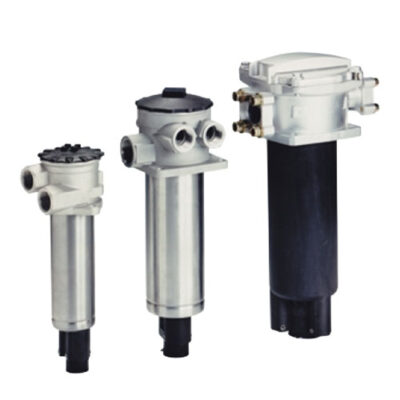

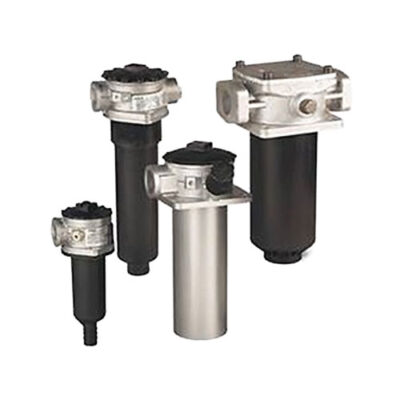

فیلتر برگشت (Return Filter)

فیلتر برگشت، آخرین مرحله از چرخه تمیزکاری روغن قبل از ورود مجدد آن به مخزن (Tank) است. این فیلترها بر روی خط برگشت سیستم نصب می‌شوند و وظیفه دارند تمام آلودگی‌هایی را که سیال حین کار در سیستم جمع‌آوری کرده (مانند ذرات ناشی از سایش سیلندرها، آب بندی‌ها و ذرات محیطی وارد شده)، جذب کنند.

اهمیت فیلتر برگشت در حفظ “تمیزی کلی سیستم” (System Cleanliness Level) است. اگر فیلتر برگشت به درستی عمل نکند، مخزن هیدرولیک تبدیل به منبعی از آلودگی می‌شود که پمپ دائماً این آلودگی را دوباره به سیستم تزریق می‌کند.

از آنجا که فشار در خط برگشت نسبتاً پایین است (معمولاً کمتر از ۱۰ بار)، پوسته این فیلترها سبک‌تر بوده و گاهاً بخشی از بدنه آنها مستقیماً داخل مخزن قرار می‌گیرد (Tank-mounted). با این حال، فیلترهای برگشت با چالش‌های خاص خود روبرو هستند؛ از جمله “افزایش دبی ناگهانی”. در سیستم‌هایی که دارای سیلندرهای بزرگ هستند، دبی برگشتی می‌تواند بسیار بیشتر از دبی پمپ باشد (به دلیل نسبت سطح مقطع پیستون به شفت). بنابراین سایزینگ فیلتر برگشت باید بر اساس دبی برگشتی سیلندر محاسبه شود، نه دبی پمپ.

مشخصات و الزامات فیلتر برگشت:

• شیر بای‌پس (Bypass Valve): وجود این شیر در فیلتر برگشت حیاتی است تا در صورت گرفتگی فیلتر یا سرد بودن روغن (ویسکوزیته بالا)، مانع از افزایش فشار پشت سیستم و آسیب به هوزینگ فیلتر یا خطوط لوله شود.
• پخش‌کننده جریان (Diffuser): بسیاری از فیلترهای برگشت دارای دیفیوزر در انتهای خود هستند تا روغن را به آرامی وارد مخزن کنند و از ایجاد کف (Foaming) و تلاطم جلوگیری نمایند.
• مغناطیس‌گیر: برخی مدل‌ها دارای هسته مغناطیسی برای جذب ذرات آهنی بسیار ریز هستند.
• دسترسی آسان: طراحی معمولاً به گونه‌ای است که درب فیلتر به راحتی باز شده و تعویض المنت سریع انجام می‌شود.

علاوه بر انتخاب صحیح میکرون ریتینگ، مکان نصب فیلتر برگشت نیز اهمیت دارد. لوله خروجی فیلتر باید حتماً زیر سطح روغن در مخزن قرار گیرد تا از ورود هوا به داخل روغن (Aeration) جلوگیری شود. ورود هوا یکی از عوامل اصلی ایجاد پدیده کاویتاسیون در پمپ‌هاست. بنابراین، فیلتر برگشت نه تنها وظیفه تمیزکاری ذرات جامد را دارد، بلکه در کاهش حباب‌های هوا و آرامش سیال در مخزن نیز نقش ایفا می‌کند.

جدول زیر راهنمای عیب‌یابی و علائم هشدار دهنده مربوط به فیلترهای برگشت را نشان می‌دهد:
