هیدروموتور رکسروت؛ مهندسیِ خالصِ گشتاور و دقت

به عنوان مهندسین مکانیک، ما می‌دانیم که قلب تپنده هر مدار هیدرولیک، پمپ آن است؛ اما عضلات واقعی سیستم، جایی که فشار سیال به کار مکانیکی تبدیل می‌شود، هیدروموتور (Hydraulic Motor) است. در دنیای سیستم‌های انتقال قدرت هیدرولیک، نام بوش رکسروت (Bosch Rexroth) مترادف با قابلیت اطمینان مطلق است.

زمانی که صحبت از وینچ‌های دریایی ۲۰ تنی، دستگاه‌های حفاری (Drilling Rigs) در عمق زمین یا سیستم‌های حرکت (Travel Drives) ماشین‌آلات راهسازی است، شما فضایی برای آزمون و خطا ندارید. شما به موتوری نیاز دارید که زیر فشار ۴۰۰ بار، بدون افت راندمان حجمی کار کند. این راهنما دقیقاً برای همین نوشته شده است: انتخاب هوشمندانه، نصب اصولی و درک تفاوت‌های ظریف مهندسی آلمانی.

۱. تبدیل فشار به حرکت: چرا رکسروت پیشتاز است؟

هیدروموتور رکسروت یک مبدل انرژی دوار است. وظیفه آن تبدیل انرژی هیدرولیک (فشار $P$ و جریان $Q$) به انرژی مکانیکی (گشتاور $T$ و سرعت زاویه‌ای $\omega$) است.

رابطه بنیادی که در انتخاب این موتورها باید مد نظر داشته باشید:

چرا تکنولوژی پیستون کج (Bent Axis) رکسروت؟

بسیاری از موتورهای رکسروت (سری A2FM و A6VM) از طراحی Bent Axis بهره می‌برند. زاویه خمیده بین بلوک سیلندر و شفت محرک باعث می‌شود که نیروی جانبی روی پیستون‌ها به حداقل برسد. نتیجه؟

1. راندمان کلی بسیار بالا (اغلب بالای ۹۵٪).

2. تحمل دورهای بالاتر نسبت به موتورهای سواش پلیت (Swashplate).

3. چگالی توان (Power Density) فوق‌العاده؛ قدرت زیاد در ابعاد کوچک.

۲. معرفی شاهکارهای مهندسی رکسروت (دسته‌بندی مدل‌ها)

انتخاب غلط موتور یعنی هدر رفتن انرژی یا شکستن شفت زیر بار. در اینجا مدل‌های اصلی را بر اساس کاربرد مهندسی تفکیک کرده‌ایم:

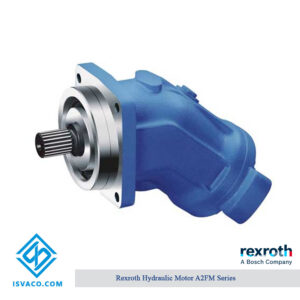

الف) سری A2FM (دبی ثابت – Fixed Displacement)

“سرباز جان‌سختِ همه‌کاره”

مدل A2FM محبوب‌ترین و پرکاربردترین هیدروموتور پیستونی محوری با طراحی محور خمیده در جهان است.

• ویژگی‌های فنی:

  • دبی ثابت: حجم جابجایی روغن در هر دور ثابت است؛ یعنی سرعت موتور مستقیماً با دبی ورودی پمپ تنظیم می‌شود.

  • فشردگی: طراحی مخروطی پیستون‌ها باعث شده ابعاد بسیار جمع‌وجوری داشته باشد.

  • فشار کاری: فشار نامی تا ۴۰۰ بار و فشار ماکزیمم تا ۴۵۰ بار.

• کاربرد: نوار نقاله‌ها، درایوهای چرخش (Slew Drives)، فن‌های خنک‌کننده صنعتی و میکسرها.

• نکته تجربی: اگر نیاز به دور ثابت و گشتاور یکنواخت دارید، A2FM اقتصادی‌ترین و بادوام‌ترین گزینه است.

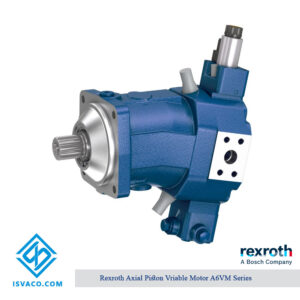

ب) سری A6VM (دبی متغیر – Variable Displacement)

“هوشمند و منعطف”

مدل A6VM پادشاه سیستم‌های وینچ و حرکت است. این موتور قابلیت تغییر زاویه پیستون‌ها (و در نتیجه تغییر $V_g$) را در حین کار دارد.

• ویژگی‌های فنی:

  • کنترل‌پذیری: مجهز به سیستم‌های کنترلی (هیدرولیکی HA، الکتریکی EP، یا فشاری HD).

  • عملکرد دوگانه: می‌تواند در لحظه شروع حرکت (Start-up) با زاویه حداکثر کار کند تا گشتاور راه‌اندازی (Starting Torque) ماکزیمم را ارائه دهد و سپس با کاهش زاویه، به دورهای بالا برسد.

• کاربرد: وینچ‌های جرثقیل (شروع سنگین، بالا بردن سریع قلاب خالی)، سیستم‌های حرکت لودرها و بیل‌های مکانیکی.

• مزیت رقابتی: بازه تنظیم وسیع که انعطاف‌پذیری بی‌نظیری به طراح سیستم می‌دهد.

ج) سری AZM (موتور دنده‌ای خارجی)

“سریع و سبک”

برای کاربردهایی که نیاز به دقت پیستونی نیست و هزینه اولویت دارد.

• ویژگی‌ها: مناسب برای دورهای بالا و گشتاورهای پایین تا متوسط. تحمل فشار کمتر نسبت به مدل‌های پیستونی (معمولاً تا ۲۵۰ بار).

• کاربرد: فن‌های کشاورزی، نوار نقاله‌های سبک، پمپ‌های روغن‌کاری.

د) موتورهای شعاعی Hägglunds (زیرمجموعه رکسروت)

“غول‌های گشتاور”

اگر به گشتاوری نیاز دارید که فولاد را خم کند، باید به سراغ موتورهای پیستونی شعاعی (Radial Piston) رکسروت با برند Hägglunds بروید. این موتورها گیربکس را حذف می‌کنند (Direct Drive) و گشتاورهای عظیم را در دورهای بسیار پایین (حتی زیر ۱ دور در دقیقه) ارائه می‌دهند.

۳. تفاوت هیدروموتور با پمپ هیدرولیک (رفع ابهام فنی)

بسیاری از تکنسین‌ها به اشتباه تصور می‌کنند که می‌توان پمپ A2FO را به جای موتور A2FM بست. این یک اشتباه فاجعه‌بار است.

اگرچه ساختار داخلی (Rotary Group) شبیه است، اما تفاوت در پلیت تایمینگ (Timing Plate) یا صفحه توزیع روغن است:

1. استارت زیر بار (Start under Load): هیدروموتور باید بتواند در حالی که بار سنگین روی شفت است (مثلاً وینچی که بار معلق دارد) شروع به چرخش کند. طراحی صفحه تایمینگ موتور به گونه‌ای است که روغن بلافاصله سطح موثر پیستون را پر کند تا گشتاور لحظه‌ای ایجاد شود. پمپ‌ها فاقد این ویژگی هستند و در صورت استفاده به عنوان موتور، زیر بار قفل می‌کنند (Hydraulic Lock).

2. تقارن: موتورهای هیدرولیک معمولاً برای چرخش در هر دو جهت (چپ‌گرد و راست‌گرد) طراحی شده‌اند و پورت‌های ورودی/خروجی متقارن دارند.

قانون کلی: هیچ‌گاه بدون بررسی دیتاشیت و مشورت با متخصص، پمپ را جایگزین موتور نکنید.

۴. راهنمای پلاک‌خوانی و مشخصات فنی

درک کد فنی رکسروت یعنی درک DNA محصول. بیایید یک کد نمونه محبوب را بررسی کنیم:

Model: A2FM 80 / 61W – VZP010

جدول مقایسه سریع حداکثر دور (Max RPM) در سری A2FM:

نکته: هرچه سایز موتور بزرگتر شود، به دلیل اینرسی قطعات داخلی، حداکثر دور مجاز کاهش می‌یابد.

۵. نکات حیاتی نصب و نگهداری

به عنوان کسی که صدها موتور ترکیده را کالبدشکافی کرده است، به شما می‌گویم که ۹۰٪ خرابی‌ها ناشی از نصب غلط است، نه کیفیت موتور.

قانون طلایی ۱: خط درین (Drain Line) را جدی بگیرید!

تمامی هیدروموتورهای پیستونی دارای نشتی داخلی (Internal Leakage) برای روغن‌کاری قطعات چرخنده هستند. این روغن در پوسته (Case) جمع می‌شود.

• خطر: اگر این روغن تخلیه نشود، فشار داخل پوسته بالا می‌رود. کاسه نمد شفت (Shaft Seal) تنها تحمل ۲ تا ۳ بار فشار را دارد.

• نتیجه: ترکیدن کاسه نمد و فوران روغن.

• راهکار: همیشه پورت تخلیه (معمولاً با حرف L یا T مشخص شده) را با یک شلنگ مستقل و بدون فیلتر مستقیماً به مخزن وصل کنید. سر شلنگ باید زیر سطح روغن مخزن باشد.

قانون طلایی ۲: پر کردن اولیه (Case Filling)

هرگز، تکرار می‌کنم، هرگز هیدروموتور را خشک استارت نزنید. قبل از اتصال شلنگ‌ها، از طریق پورت درین، داخل بدنه موتور را با روغن تمیز هیدرولیک پر کنید. استارت خشک در کمتر از ۱۰ ثانیه باعث گریپاژ (Seizure) پیستون‌ها و نابودی روتاری گروپ می‌شود.

۶. عیب‌یابی سریع (Troubleshooting)

وقتی سیستم می‌خوابد، زمان طلاست. از این جدول برای تشخیص اولیه استفاده کنید:

جمع‌بندی و گام بعدی

هیدروموتورهای رکسروت (Bosch Rexroth) سرمایه‌گذاری روی اطمینان سیستم شما هستند. چه مدل چابک A2FM را برای نوار نقاله بخواهید و چه مدل هوشمند A6VM را برای وینچ، انتخاب صحیح سایز و رعایت نکات نصب (خصوصاً خط درین)، تضمین‌کننده سال‌ها کارکرد بی‌آسیب است.

آیا برای محاسبه دقیق گشتاور مورد نیاز سیستم خود یا انتخاب جایگزین (معادل) برای کدهای قدیمی نیاز به مشاوره دارید؟

همین حالا می‌توانید عکس پلاک موتور یا مشخصات سیستم خود را برای تیم فنی ما ارسال کنید تا بهترین گزینه را به شما پیشنهاد دهیم.
