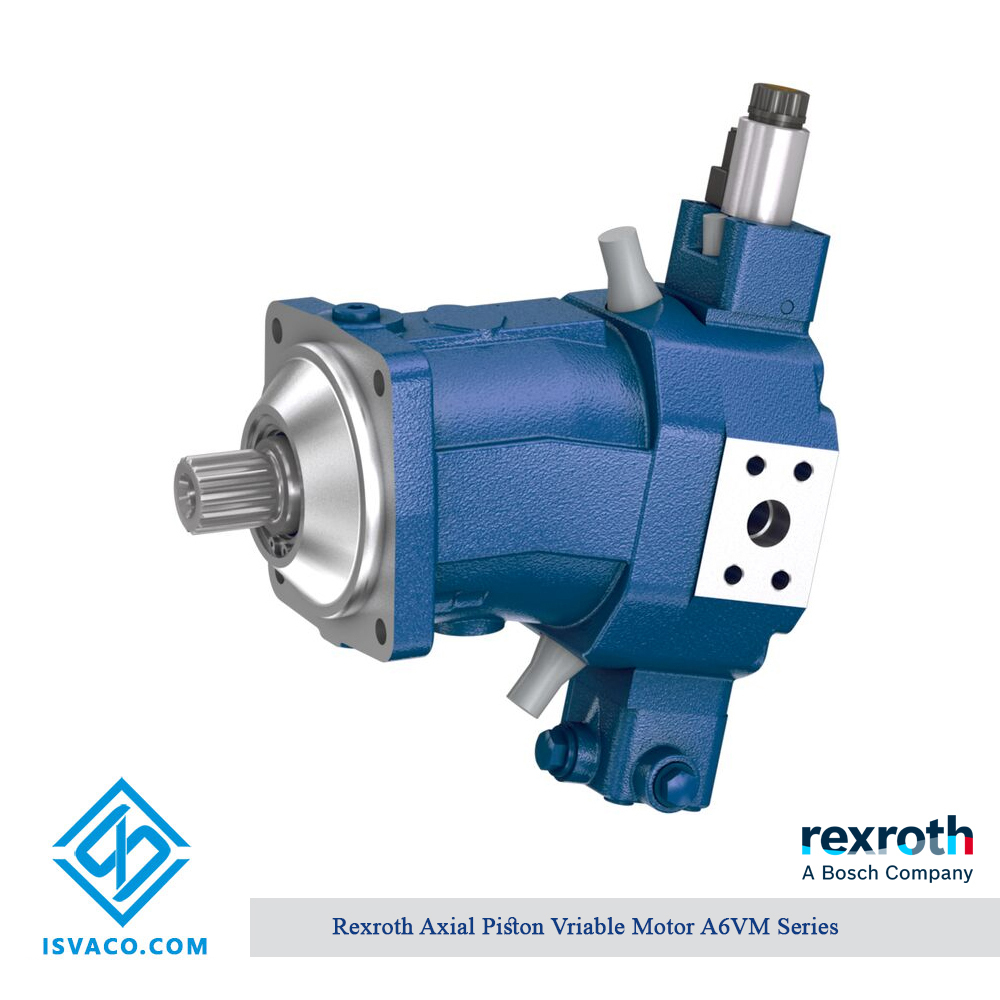

هیدروموتور پیستونی رکسروت A6VM

راهنمای جامع هیدروموتور A6VM رکسروت؛ بررسی فنی، کاربردها و مزایا

در دنیای هیدرولیک مدرن، انتقال قدرت کارآمد و دقیق حرف اول را می‌زند. اگر به دنبال قلب تپنده‌ای برای سیستم‌های چرخ‌زنجیری، وینچ‌ها یا ماشین‌آلات سنگین خود هستید، هیدروموتور A6VM رکسروت بدون شک یکی از برترین گزینه‌ها در سطح جهانی است. این موتور که توسط کمپانی خوش‌نام بوش رکسروت (Bosch Rexroth) طراحی شده، به دلیل طراحی محور خمیده (Bent Axis) و قابلیت تغییر جابجایی حجمی (Variable Displacement)، استانداردهای جدیدی را در صنعت تعریف کرده است.

در اینجا، به بررسی دقیق ویژگی‌ها، کدگذاری، انواع سیستم‌های کنترلی و نکات نگهداری هیدروموتور A6VM رکسروت می‌پردازیم تا شما را در انتخاب بهترین گزینه برای پروژه‌هایتان یاری دهیم.

هیدروموتور A6VM رکسروت چیست؟

هیدروموتور A6VM  رکسروت یک موتور هیدرولیک با جابجایی متغیر و طراحی پیستون محوری با محور خمیده است. این موتور برای مدارهای باز و بسته طراحی شده و عمدتاً در کاربردهایی که نیاز به گشتاور بالا در شروع حرکت و سرعت‌های بالا در حین کار دارند، استفاده می‌شود.

طراحی “Bent Axis” یا محور خمیده به این معناست که بلوک سیلندر نسبت به محور شفت خروجی زاویه دارد. این زاویه اجازه می‌دهد که کورس پیستون‌ها تغییر کرده و در نتیجه حجم جابجایی روغن (Displacement) از حداکثر به حداقل (یا حتی صفر) برسد.

چرا طراحی محور خمیده (Bent Axis) اهمیت دارد؟

برخلاف مدل‌های Swash Plate (صفحه مایل)، مدل‌های محور خمیده مانند هیدروموتور A6VM رکسروت بازده کلی بالاتری دارند، به ویژه در شرایط استارت و سرعت‌های پایین. این موتورها قدرت تحمل فشار بالاتری داشته و به دلیل اصطکاک کمتر قطعات داخلی، عمر طولانی‌تری را برای سیستم فراهم می‌کنند.

مشخصات فنی و ویژگی‌های برجسته A6VM

این هیدروموتور در سری‌های مختلف (مانند سری 63، 65 و 71) تولید می‌شود که هر کدام بهبودهایی در زمینه فشار و بازدهی داشته‌اند. در ادامه به مهم‌ترین ویژگی‌های فنی این محصول می‌پردازیم:

• محدوده فشار: فشار نامی (Nominal Pressure) تا 400 بار و فشار حداکثری (Maximum Pressure) تا 450 بار.
• جابجایی حجمی متغیر: امکان تنظیم دقیق سرعت و گشتاور بر اساس نیاز سیستم.
• نسبت توان به وزن بسیار بالا: طراحی فشرده که اجازه نصب در فضاهای محدود ماشین‌آلات را می‌دهد.
• تنوع در سایز: از سایز 28 تا 1000 سانتی‌متر مکعب بر دور.
• پایداری در سرعت‌های بالا: به دلیل نوع بالانس هیدرولیکی قطعات چرخنده.

جدول مشخصات عمومی سری‌های رایج

انواع سیستم‌های کنترلی در هیدروموتور A6VM رکسروت

یکی از دلایل محبوبیت هیدروموتور A6VM رکسروت، تنوع بی‌نظیر در شیرهای کنترل و رگولاتورهای نصب شده روی آن است. این کنترلرها تعیین می‌کنند که موتور چگونه به تغییرات فشار یا سیگنال‌های اپراتور پاسخ دهد.

1. کنترل هیدرولیکی (HD)

در این مدل، جابجایی موتور توسط فشار هیدرولیک کنترل می‌شود. این سیستم برای همگام‌سازی موتور با فشار پمپ یا سایر اجزای مدار بسیار ایده‌آل است.

HD1: کنترل جابجایی متناسب با فشار پایلوت.

HD2: دارای ویژگی‌های اضافی برای ایمنی و محدودسازی جابجایی.

1. کنترل الکتریکی (EP)

با استفاده از یک سولنوئید (شیر برقی) پروپورشنال، جریان الکتریکی مستقیماً زاویه محور را تغییر می‌دهد. این مدل در ماشین‌آلات هوشمند و سیستم‌های PLC محور کاربرد فراوانی دارد.

EP1/EP2: کنترل دقیق سرعت موتور از طریق سیگنال‌های جریان (معمولاً 4 تا 20 میلی‌آمپر یا PWM).

1. کنترل فشار (HA)

این کنترلر به طور خودکار جابجایی موتور را بر اساس فشار کاری تنظیم می‌کند. اگر بار روی موتور زیاد شود (فشار بالا رود)، جابجایی افزایش می‌یابد تا گشتاور بیشتری تولید شود. با کاهش بار، جابجایی کم شده و سرعت افزایش می‌یابد.

1. کنترل مستقیم (DA)

معمولاً در سیستم‌های محرک (Drive) استفاده می‌شود و جابجایی موتور را به سرعت دوران موتور دیزل یا بنزینی مرتبط می‌کند.

مزایای استفاده از هیدروموتور A6VM رکسروت در صنایع

استفاده از این موتور در سیستم‌های هیدرولیک مزایای رقابتی زیادی ایجاد می‌کند:

1. بهینه‌سازی مصرف سوخت: به دلیل قابلیت تغییر حجم، موتور همیشه در بهینه‌ترین حالت کاری قرار می‌گیرد که منجر به کاهش اتلاف انرژی و گرمای سیستم می‌شود.
2. شروع حرکت نرم (High Starting Torque): در جرثقیل‌ها و وینچ‌ها، توانایی استارت تحت بار سنگین حیاتی است که A6VM در این زمینه بی‌رقیب است.
3. دوام عملیاتی: استفاده از متریال با کیفیت و استانداردهای سختگیرانه بوش رکسروت، هزینه‌های تعمیر و نگهداری را در درازمدت به شدت کاهش می‌دهد.
4. تطبیق‌پذیری: امکان انتخاب انواع شفت‌ها (هزارخار یا کلیددار) و فلنج‌های نصب (ISO یا SAE).

کاربردهای اصلی هیدروموتور A6VM

این موتور در طیف وسیعی از تجهیزات به کار گرفته می‌شود:

• ماشین‌آلات راهسازی: در درایو چرخ چکش‌های هیدرولیک، فینیشرها و غلتک‌ها.
• تجهیزات کشاورزی: دروگرها (کمباین) و تراکتورهای مدرن.
• صنایع دریایی: وینچ‌های کشتی و سیستم‌های رانش.
• ماشین‌آلات معدنی: نوار نقاله‌های سنگین و دستگاه‌های حفاری.

راهنمای کدخوانی و سفارش (Ordering Code)

برای خرید هیدروموتور A6VM رکسروت، درک کد درج شده روی پلاک بسیار مهم است. یک کد نمونه به صورت زیر است:

`A6VM 107 HD1 D / 63 W – V Z B 020 B`

• A6VM: مدل موتور (Variable Motor).
• 107: سایز یا جابجایی حجمی (Size).
• HD1: نوع سیستم کنترلی.
• 63: سری تولید (Series).
• W: جهت چرخش (دو جهته).
• V: نوع آب‌بندی (Viton).
• Z: انتهای شفت (مثلاً شفت هزارخار)

نکات حیاتی در تعمیر و نگهداری هیدروموتور A6VM رکسروت

برای افزایش طول عمر هیدروموتور A6VM رکسروت، رعایت نکات زیر الزامی است:

1. فیلتراسیون دقیق: پیستون‌های این موتور تلرانس بسیار پایینی دارند. آلودگی روغن سریعاً باعث خط افتادن روی “Lens Shape” و پیستون‌ها می‌شود. روغن باید همیشه در سطح تمیزی استاندارد (مثلاً ISO 4406 20/18/15) باشد.
2. کنترل دمای روغن: دمای بیش از حد باعث کاهش ویسکوزیته روغن و از بین رفتن فیلم روغنکاری می‌شود.
3. خط تخلیه روغن (Drain Line): همیشه مطمئن شوید که خط درین به درستی متصل شده و فشار داخل پوسته موتور از حد مجاز فراتر نمی‌رود. این کار برای محافظت از کاسه‌نمد شفت حیاتی است.
4. هواگیری اولیه: قبل از اولین استارت پس از نصب یا تعمیر، پوسته موتور باید کاملاً با روغن پر شود تا از کارکرد خشک قطعات جلوگیری شود.

تفاوت A6VM با A2FM و A6VE

بسیاری از کاربران در انتخاب بین این مدل‌ها دچار تردید می‌شوند.

A2FM: یک موتور با جابجایی ثابت (Fixed Displacement) است. اگر نیاز به تغییر سرعت از طریق خود موتور ندارید، این مدل ارزان‌تر است.

A6VM: جابجایی متغیر برای نصب خارج از گیربکس.

A6VE: مدل “Plug-in” که برای نصب مستقیم داخل گیربکس‌های سیاره‌ای طراحی شده و فضای کمتری اشغال می‌کند.

راهنمای عیب‌یابی تخصصی (Troubleshooting) هیدروموتور A6VM رکسروت

در سیستم‌های هیدرولیک پیچیده، تشخیص سریع علت خرابی می‌تواند از ضررهای مالی سنگین ناشی از توقف خط تولید یا ماشین‌آلات جلوگیری کند. در جدول زیر، رایج‌ترین مشکلات هیدروموتور A6VM رکسروت، دلایل احتمالی و اقدامات اصلاحی آورده شده است:

جدول عیب‌یابی فنی A6VM

تحلیل جریان تخلیه (Drain Line Test)؛ کلید تشخیص سلامت

یکی از بهترین روش‌ها برای تست سلامت هیدروموتور پیستونی A6VM بدون باز کردن آن، اندازه‌گیری میزان جریان خروجی از خط درین است.

اگر میزان روغن خروجی از درین در حالت بار کامل، بیش از ۱۰ تا ۱۵ درصد جریان ورودی باشد، نشان‌دهنده سایش شدید قطعات داخلی و نیاز مبرم به تعمیرات اساسی است.

هشدار ایمنی در تعمیرات

تعمیر و تنظیم هیدروموتور A6VM رکسروت به دلیل دقت بسیار بالای قطعات (در حد میکرون)، حتماً باید در محیطی کاملاً ایزوله و تمیز (Clean Room) و توسط متخصصین مجرب انجام شود. باز کردن موتور در محیط‌های آلوده کارگاهی، عمر موتور را پس از تعمیر به شدت کاهش می‌دهد.

هیدروموتور A6VM رکسروت یک شاهکار مهندسی در دنیای سیالات است. قابلیت تغییر جابجایی، تحمل فشار بالا و تنوع در سیستم‌های کنترل، آن را به انتخابی بی‌رقیب برای کاربردهای سنگین تبدیل کرده است. اگرچه قیمت هیدروموتور A6VM رکسروت نسبت به مدل‌های ساده‌تر بالاتر است، اما بازدهی انرژی و طول عمر بالای آن، این هزینه را در زمان کوتاهی جبران می‌کند.

در هنگام خرید، حتماً به اصالت کالا، کد دقیق فنی و تطابق آن با نیاز سیستم خود توجه کنید. استفاده از قطعات یدکی اصلی بوش رکسروت در هنگام تعمیرات، تضمین‌کننده عملکرد دوباره دستگاه شما مانند روز اول خواهد بود.

آیا نیاز به مشاوره تخصصی در مورد انتخاب سایز یا سیستم کنترل هیدروموتور A6VM دارید؟ کارشناسان ما آماده‌اند تا شما را در خرید و عیب‌یابی این تجهیزات پیشرفته یاری کنند. با ما در تماس باشید.
