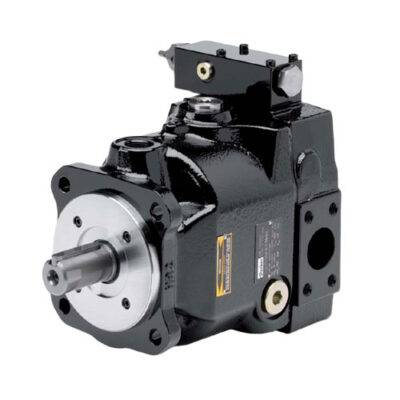

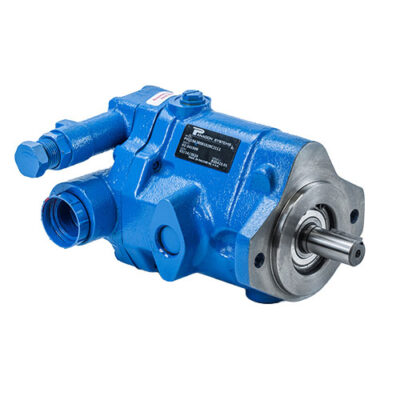

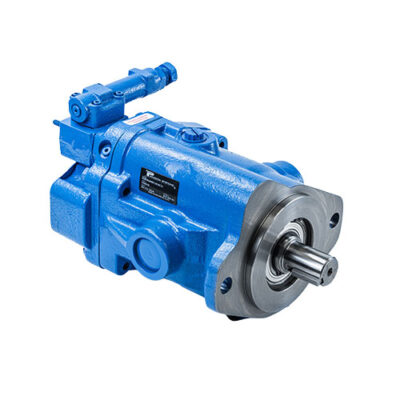

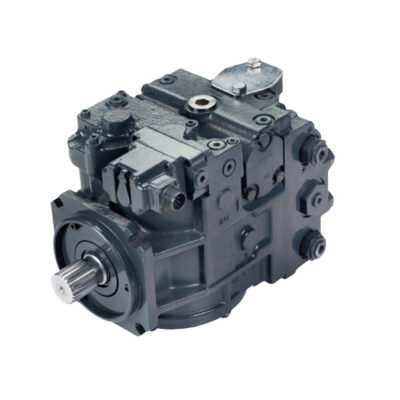

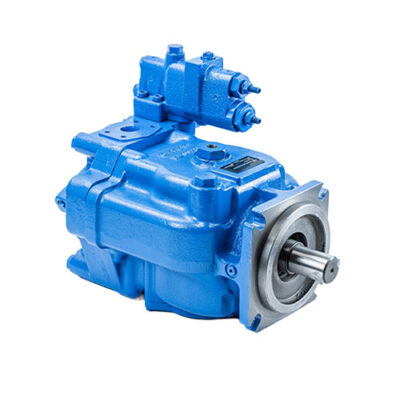

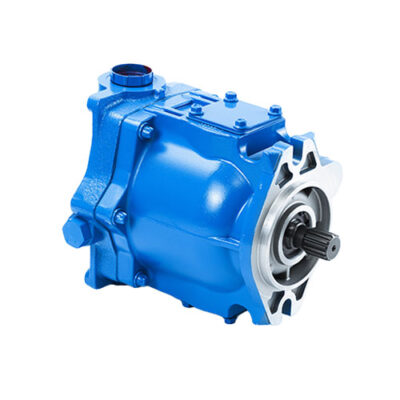

پمپ پیستونی هیدرولیک

پمپ‌های پیستونی (Piston Pumps) به عنوان قدرتمندترین و پیچیده‌ترین عضو در خانواده پمپ‌های هیدرولیک شناخته می‌شوند. این پمپ‌ها قلب تپنده سیستم‌هایی هستند که نیاز به فشار کاری بسیار بالا (High Pressure) و بازدهی حجمی عالی دارند. مکانیزم عملکرد آن‌ها بر اساس حرکت رفت و برگشتی پیستون‌ها در داخل یک سیلندر است. این حرکت باعث تغییر حجم فضای داخل سیلندر شده و روغن را با فشار بسیار زیاد به سمت خروجی هدایت می‌کند.



از نظر ساختاری، این پمپ‌ها معمولاً در دو دسته کلی محوری (Axial) و شعاعی (Radial) تولید می‌شوند. در نوع محوری، پیستون‌ها موازی با محور دوران قرار دارند و با استفاده از یک صفحه زاویه‌گیر (Swash Plate) حرکت رفت و برگشتی خود را انجام می‌دهند. این قابلیت اجازه می‌دهد تا با تغییر زاویه صفحه، دبی خروجی پمپ را تغییر داد؛ ویژگی‌ای که در سیستم‌های هوشمند امروزی بسیار حیاتی است. در مقابل، پمپ‌های شعاعی پیستون‌هایی عمود بر شفت دارند و معمولاً برای فشارهای فوق‌سنگین (گاهی تا 700 بار) استفاده می‌شوند.

به دلیل تلرانس‌های بسیار دقیق بین پیستون و سیلندر، نشتی داخلی در این پمپ‌ها به حداقل رسیده است. این موضوع باعث می‌شود راندمان کلی (Total Efficiency) آن‌ها نسبت به سایر مدل‌ها بالاتر باشد. با این حال، همین دقت ساخت بالا باعث می‌شود که پمپ‌های پیستونی نسبت به آلودگی روغن بسیار حساس باشند و نیازمند سیستم فیلتراسیون دقیق باشند.

مزایا و ویژگی‌های کلیدی پمپ پیستونی:

• تحمل فشار بسیار بالا: قابلیت عملکرد در فشارهای 350 بار و بالاتر به صورت دائم.
• قابلیت تغییر دبی (Variable Displacement): امکان کنترل دقیق سرعت و قدرت عملگرها بدون تغییر دور موتور.
• بازدهی حجمی عالی: کمترین میزان هدررفت انرژی و نشتی داخلی در بین تمام پمپ‌ها.
• طول عمر بالا: در صورت نگهداری صحیح و استفاده از روغن تمیز، دوام بسیار بالایی دارند.
• تنوع کنترلی: امکان نصب انواع شیرهای کنترلی (Load Sensing, Pressure Compensated) روی پمپ.



نکته مهم در استفاده از پمپ‌های پیستونی، بحث هزینه و تعمیرات است. این پمپ‌ها گران‌ترین نوع پمپ هیدرولیک هستند، اما هزینه اولیه آن‌ها با بازدهی انرژی و قدرت بالا در طول زمان جبران می‌شود. کاربرد عمده این قطعات در ماشین‌آلات راهسازی (مانند بیل مکانیکی و لودر)، پرس‌های سنگین هیدرولیک، یونیت‌های پاورپک صنعتی و صنایع هوافضا است. انتخاب روغن مناسب با ویسکوزیته صحیح برای جلوگیری از پدیده کاویتاسیون و سایش زودرس قطعات داخلی (مانند کفشک‌ها و پلیت) در این پمپ‌ها حیاتی است.



در جدول زیر مشخصات فنی و مقایسه‌ای انواع پمپ‌های پیستونی جهت انتخاب بهتر آورده شده است:

نوع پمپ پیستونی	محدوده فشار (Bar)	ویژگی بارز	کاربرد اصلی
محوری (Axial)	250 تا 400	دبی متغیر، ابعاد فشرده	ماشین‌آلات موبایل، یونیت‌های صنعتی
شعاعی (Radial)	400 تا 700	فشار فوق‌العاده بالا	پرس‌های سنگین، صنایع نظامی
محور خمیده (Bent Axis)	350 تا 450	راندمان مکانیکی بالا	سیستم‌های هیدرواستاتیک

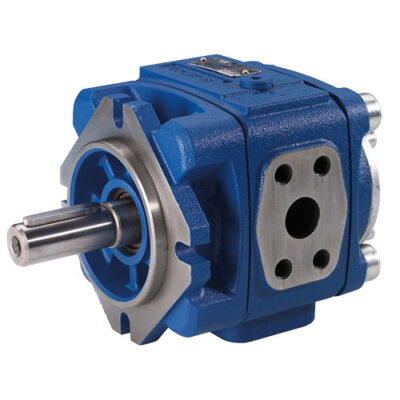

پمپ پره ای هیدرولیک

پمپ‌های پره‌ای که در بازار ایران با نام پمپ کارتریجی (Vane Pump) نیز شناخته می‌شوند، گزینه‌ای محبوب برای سیستم‌های صنعتی ثابت هستند که در آن‌ها “سکوت و آرامش” اولویت دارد. ساختار این پمپ شامل روتور، استاتور (رینگ بادامکی) و پره‌هایی است که در شیارهای روتور قرار گرفته‌اند. زمانی که روتور می‌چرخد، نیروی گریز از مرکز باعث می‌شود پره‌ها به سمت بیرون پرتاب شده و به دیواره داخلی رینگ بچسبند. این تماس مداوم، محفظه‌های آب‌بندی شده‌ای را ایجاد می‌کند که روغن را از ورودی مکیده و به سمت خروجی پمپاژ می‌کند.



یکی از جذاب‌ترین ویژگی‌های مهندسی در پمپ‌های پره‌ای مدرن، طراحی “متعادل” (Balanced) آن‌هاست. در این طراحی، دو دهانه ورودی و دو دهانه خروجی در مقابل هم قرار دارند که باعث می‌شود نیروهای هیدرولیکی وارد بر شفت خنثی شوند. این ویژگی فشار روی یاتاقان‌ها (Bearings) را به شدت کاهش داده و طول عمر پمپ را افزایش می‌دهد. پمپ‌های پره‌ای معمولاً برای فشارهای متوسط (تا حدود 210 بار) طراحی شده‌اند و جریانی بسیار یکنواخت و بدون ضربان (Pulsation) تولید می‌کنند.



از نظر تعمیر و نگهداری، پمپ‌های پره‌ای خوش‌تعمیرترین نوع پمپ هستند. تمام قطعات ساینده شامل روتور، پره‌ها و رینگ در یک بسته به نام “کارتریج” جمع شده‌اند. در صورت خرابی، نیازی به تعویض کل پوسته پمپ نیست و تنها با تعویض کارتریج در چند دقیقه، پمپ نوسازی می‌شود.

کاربردها و نقاط قوت پمپ پره‌ای:

• عملکرد بسیار کم‌صدا: ایده‌آل برای محیط‌های بسته کارگاهی و کارخانجات (تزریق پلاستیک).
• جریان یکنواخت: تولید دبی بدون نوسان که منجر به حرکت نرم جک‌ها می‌شود.
• تعمیرات آسان: قابلیت تعویض کارتریج بدون نیاز به جدا کردن پمپ از سیستم.
• راندمان قابل قبول: بازدهی بهتر نسبت به پمپ‌های دنده‌ای در فشارهای متوسط.



با وجود مزایای فراوان، این پمپ‌ها محدودیت‌هایی نیز دارند. آن‌ها به شدت نسبت به کاهش ویسکوزیته روغن در دماهای بالا حساس هستند و در صورت کثیف بودن روغن، پره‌ها ممکن است در شیار خود گیر کنند. بنابراین استفاده از این پمپ‌ها در ماشین‌آلات راهسازی که در محیط‌های آلوده و با تغییرات دمایی شدید کار می‌کنند، کمتر رایج است و بیشتر در دستگاه‌های تزریق پلاستیک، دایکاست و ماشین‌ابزارها دیده می‌شوند. همچنین پمپ‌های پره‌ای در دو نوع جابجایی ثابت و جابجایی متغیر تولید می‌شوند که نوع متغیر آن برای مدارهای “فشار ثابت” بسیار کارآمد است.



جدول زیر تفاوت‌های اصلی بین دو نوع رایج پمپ پره‌ای را نشان می‌دهد:

پارامتر	پمپ پره‌ای جابجایی ثابت	پمپ پره‌ای جابجایی متغیر
مکانیزم عملکرد	حجم روغن خروجی ثابت است	حجم روغن بر اساس نیاز سیستم تغییر می‌کند
فشار کاری	متوسط تا بالا (تا 210 بار)	معمولاً پایین‌تر (تا 100-160 بار)
مصرف انرژی	در حالت بی‌باری نیاز به شیر تخلیه دارد	انرژی کمتری مصرف می‌کند (گرمای کمتر)
هزینه خرید	ارزان‌تر	گران‌تر



پمپ دنده ای هیدرولیک

پمپ‌های دنده‌ای (Gear Pumps) به عنوان “اسب کاری” سیستم‌های هیدرولیک شناخته می‌شوند؛ ساده، مقاوم و مقرون‌به‌صرفه. این پمپ‌ها بر اساس درگیری دو چرخ‌دنده عمل می‌کنند. یکی از چرخ‌دنده‌ها به محرک (الکتروموتور یا دیزل) متصل است (دنده محرک) و دیگری را می‌چرخاند (دنده هرزگرد). با چرخش دنده‌ها، در سمت مکش خلاء ایجاد شده و روغن بین دندانه‌ها و پوسته گیر می‌افتد و به سمت خروجی منتقل می‌شود. توجه داشته باشید که روغن از وسط دنده‌ها عبور نمی‌کند، بلکه از محیط دنده‌ها جابجا می‌شود.



این پمپ‌ها در دو نوع اصلی دنده خارجی (External Gear) و دنده داخلی (Internal Gear) تولید می‌شوند. نوع دنده خارجی رایج‌ترین و ارزان‌ترین پمپ هیدرولیک در جهان است. ساختار آن‌ها بسیار ساده است و حساسیت کمتری نسبت به آلودگی روغن دارند. این ویژگی آن‌ها را به انتخابی عالی برای ماشین‌آلات کشاورزی، تراکتورها و سیستم‌های روانکاری تبدیل کرده است. در مقابل، پمپ‌های دنده داخلی (مانند پمپ ماه و ستاره) صدای بسیار کمتری دارند و می‌توانند فشارهای بالاتری را تحمل کنند، اما قیمت آن‌ها نیز بیشتر است.



یکی از نکات فنی مهم در پمپ‌های دنده‌ای، جابجایی ثابت (Fixed Displacement) بودن آن‌هاست. یعنی در هر دور چرخش، مقدار ثابتی روغن پمپاژ می‌شود و برای کنترل سرعت عملگرها باید دور موتور را تغییر داد یا از شیرهای کنترل جریان استفاده کرد. با وجود سادگی، پیشرفت‌های متالورژی باعث شده تا پمپ‌های دنده‌ای مدرن بتوانند در فشارهای نسبتاً بالا (تا 250 بار) نیز با راندمان خوبی کار کنند.

چرا پمپ دنده‌ای انتخاب اول بسیاری از صنایع است؟

• قیمت بسیار مناسب: کم‌هزینه‌ترین گزینه برای راه‌اندازی سیستم هیدرولیک.
• مقاومت در برابر آلودگی: تلرانس‌های بازتر باعث می‌شود کمتر در برابر ذرات معلق آسیب ببینند.
• طراحی جمع‌وجور: وزن کم و ابعاد کوچک نسبت به توان خروجی.
• گستره وسیع ویسکوزیته: قابلیت پمپاژ سیالات با ویسکوزیته‌های مختلف.



با این حال، باید در نظر داشت که پمپ‌های دنده‌ای خارجی معمولاً پر سروصدا هستند و صدای “زوزه” مانندی در دورهای بالا تولید می‌کنند. همچنین پدیده “نشتی داخلی” در اثر سایش نوک دنده‌ها و بدنه به مرور زمان افزایش می‌یابد که منجر به افت فشار سیستم می‌شود. برخلاف پمپ‌های پره‌ای، پمپ‌های دنده‌ای معمولاً قابل تعمیر نیستند و در صورت خرابی دنده‌ها یا خوردگی پوسته، تعویض کامل پمپ منطقی‌تر از تعمیر آن است. برای جلوگیری از خرابی زودرس، بررسی مداوم کاسه‌نمد شفت و عدم اعمال بار شعاعی به شفت پمپ ضروری است.



مقایسه فنی دو مدل اصلی پمپ دنده‌ای در جدول زیر آمده است:

ویژگی	پمپ دنده خارجی (External)	پمپ دنده داخلی (Internal)
میزان صدا (نویز)	بالا (پرسروصدا)	پایین (کم‌صدا)
تحمل فشار	متوسط (تا 250 بار)	بالا (تا 300 بار در مدل‌های خاص)
کیفیت جریان	دارای ضربان (Pulsation)	جریان نرم و یکنواخت
قیمت	ارزان	متوسط تا گران
