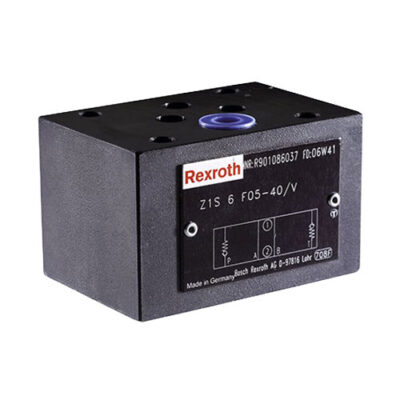

شیر یکطرفه ساده (Simple / Direct Check Valve)
شیر یکطرفه ساده که در صنعت هیدرولیک با نامهای Direct Check Valve یا Inline Check Valve نیز شناخته میشود، بنیادیترین نوع شیرهای کنترل جهت است. وظیفه اصلی این قطعه در مدار هیدرولیک، عبور دادن سیال تنها در یک جهت و مسدود کردن کامل جریان در جهت مخالف است.
عملکرد این شیر تماماً اتوماتیک بوده و به هیچگونه سیگنال خارجی یا تحریک دستی وابسته نیست؛ بلکه صرفاً بر اساس اختلاف فشار در دو طرف شیر (فشار ورودی و خروجی) عمل میکند.
مکانیزم داخلی این شیرها معمولاً شامل یک عنصر مسدودکننده (مانند ساچمه یا پاپت) و یک فنر است که بر روی یک نشیمنگاه (Seat) قرار میگیرد. زمانی که فشار سیال ورودی بر نیروی فنر غلبه کند (نقطهای که به آن فشار باز شدن یا Cracking Pressure میگویند)، شیر باز شده و اجازه عبور جریان را میدهد.
به محض افت فشار یا تلاش سیال برای بازگشت، نیروی فنر و فشار سیال برگشتی، عنصر مسدودکننده را محکم به نشیمنگاه میچسبانند و آببندی کامل (Zero Leakage) را تضمین میکنند.
ویژگیهای کلیدی و مزایای استفاده
استفاده از شیرهای یکطرفه ساده در مدارهای هیدرولیک مزایای متعددی دارد که باعث شده این قطعه به یکی از پرکاربردترین المانها تبدیل شود:
- حفاظت از پمپ: جلوگیری از بازگشت سیال پرفشار به سمت پمپ در هنگام خاموش شدن سیستم، که میتواند باعث چرخش معکوس و آسیب جدی به پمپ شود.
- جلوگیری از تخلیه خطوط: نگه داشتن سیال در خطوط لوله برای جلوگیری از خالی شدن سیستم و نیاز به هواگیری مجدد.
- ایجاد فشار برگشتی (Back Pressure): با انتخاب فنری با سختی بالاتر، میتوان از این شیر برای ایجاد یک فشار حداقل در مدار استفاده کرد.
- بایپس (Bypass) کردن فیلترها: در صورت گرفتگی فیلتر، شیر یکطرفه به عنوان مسیر موازی عمل کرده و از ترکیدن المنت فیلتر جلوگیری میکند.
- هزینه نگهداری پایین: به دلیل ساختار ساده و قطعات متحرک کم، استهلاک و خرابی در این شیرها بسیار ناچیز است.
پس از بررسی ویژگیهای ساختاری، باید به پارامترهای فنی که مهندسان طراح برای انتخاب یک شیر یکطرفه ساده در نظر میگیرند توجه ویژه داشت. انتخاب نادرست سایز یا فشار باز شدن میتواند منجر به ایجاد گرما، سروصدا (Chatter) و افت فشار بیش از حد در سیستم شود. جدول زیر مشخصات فنی و معیارهای انتخاب این نوع شیر را نشان میدهد.
جدول مشخصات فنی و معیارهای انتخاب
| پارامتر فنی | توضیحات تخصصی |
| نوع عنصر مسدودکننده | ساچمهای (Ball): ارزانتر، مناسب برای دبیهای کم و فشارهای متوسط.
پاپت (Poppet): آببندی بهتر، مناسب برای دبیهای بالا و فشارهای سنگین صنعتی. |
| فشار باز شدن (Cracking Pressure) | معمولاً بین 0.35 تا 5 بار متغیر است. برای بایپس کولرها فشار کم و برای ایجاد پیشبار فشار بالاتر انتخاب میشود. |
| جنس نشیمنگاه (Seat) | فولاد سختکاری شده: عمر طولانی و مقاومت بالا در برابر سایش.
پلیمر/الاستومر: آببندی بهتر (بدون نشتی حباب) اما مقاومت کمتر در فشارهای بسیار بالا. |
| نحوه نصب | رزوهای (Inline)، زیرشیری (Subplate)، یا کارتریجی (Cartridge) جهت نصب داخل بلوک. |

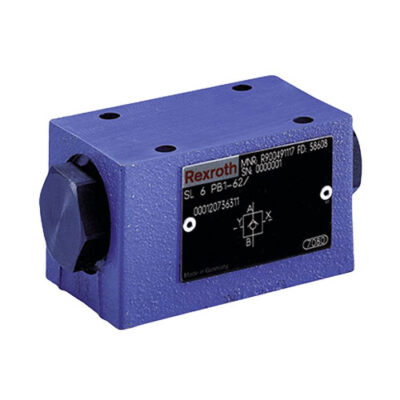

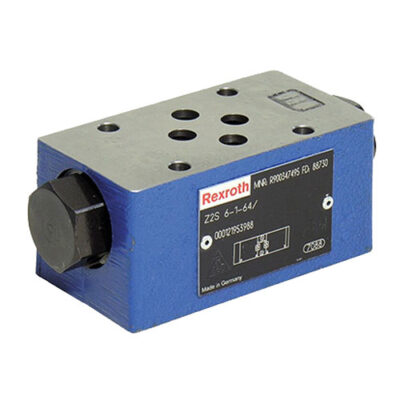

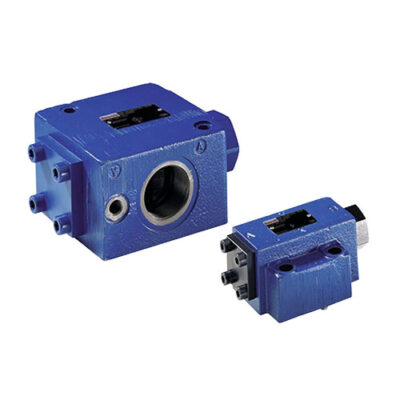

شیر یکطرفه با تحریک پیلوت (Pilot Operated Check Valve)
شیر یکطرفه با تحریک پیلوت یا Pilot Operated Check Valve، نسخه پیشرفتهتری از چک ولوهای ساده است که قابلیت کنترل جریان برگشتی را فراهم میکند. در حالی که شیر ساده جریان معکوس را مطلقاً مسدود میکند، شیر پیلوتدار به کاربر اجازه میدهد تا با ارسال یک سیگنال هیدرولیک خارجی (از طریق پورت X یا پورت پیلوت)، مسیر مسدود شده را باز کند و اجازه دهد سیال در جهت عکس جریان یابد.
این قابلیت حیاتی باعث میشود این شیرها در کاربردهای ایمنی و قفلکننده (Load Holding) نقش کلیدی ایفا کنند. مکانیزم عملکرد بدین صورت است که در حالت عادی، شیر مانند یک چک ولو ساده عمل میکند (عبور آزاد در یک جهت، مسدود در جهت دیگر). اما زمانی که فشار روغن به پورت پیلوت اعمال میشود، یک پیستون داخلی حرکت کرده و پاپت اصلی شیر را از روی نشیمنگاه بلند میکند. این عمل باعث میشود روغن بتواند از سمت مصرفکننده (مانند جک هیدرولیک) به مخزن تخلیه شود.
کاربردهای اساسی در مدارهای ایمنی
شیرهای یکطرفه پیلوتدار به عنوان “قفل هیدرولیک” شناخته میشوند و کاربردهای زیر را دارند:
- قفل کردن سیلندرها: جلوگیری از پایین آمدن جکها (مانند جکهای بالابر تعمیرگاهی یا بازوهای جرثقیل) در صورت پارگی شلنگ یا نشتی شیر کنترل جهت (Spool Valve).
- مدارهای Regenerative: استفاده در مدارهایی که نیاز به بازگشت روغن پرفشار برای افزایش سرعت حرکت سیلندر دارند.
- پیشپرکن پرسها: کمک به تخلیه سریع روغن از سیلندرهای بزرگ در زمان بالا رفتن رام پرس.
- جلوگیری از خزش (Drift): ثابت نگه داشتن موقعیت عملگرها زیر بار برای مدت طولانی بدون هیچگونه حرکت ناخواسته.
نکته بسیار مهم در طراحی مدار با این شیرها، مفهوم “نسبت پیلوت” (Pilot Ratio) است. نسبت پیلوت تعیین میکند که چه مقدار فشار در خط فرمان لازم است تا شیر در برابر فشار بار (Load Pressure) باز شود. این نسبت معمولاً عددی بین 1:3 تا 1:10 است. هرچه نسبت پیلوت بالاتر باشد، فشار کمتری برای باز کردن شیر لازم است، اما پایداری سیستم ممکن است کاهش یابد. جدول زیر مقایسهای بین عملکرد این شیر و الزامات نصب آن ارائه میدهد.
جدول الزامات فنی و عملکردی
| ویژگی | جزئیات فنی |
| نسبت پیلوت (Pilot Ratio) | نسبت سطح مقطع پیستون پیلوت به سطح مقطع پاپت اصلی. (مثلاً در نسبت 1:4، با 50 بار فشار پیلوت میتوان بر 200 بار فشار بار غلبه کرد). |
| تخلیه پیلوت (Internal/External Drain) | در مدلهای استاندارد تخلیه داخلی است، اما اگر فشار برگشت بالا باشد، نیاز به تخلیه خارجی (External Drain) است تا فشار پشت پیستون پیلوت تخلیه شود. |
| شوکگیری (Decompression) | برخی مدلها دارای پاپت دو مرحلهای هستند تا ابتدا فشار حبس شده را به آرامی تخلیه کنند و از ضربه قوچ (Water Hammer) جلوگیری نمایند. |
| محل نصب | باید تا حد امکان نزدیک به عملگر (سیلندر یا هیدروموتور) نصب شود تا حداکثر ایمنی در برابر پارگی شلنگ حاصل گردد. |
شیر یکطرفه گلویی یا کنترل جریان (Restriction Check Valve)
شیر یکطرفه گلویی که ترکیبی از یک شیر کنترل جریان (Throttle Valve) و یک شیر یکطرفه (Check Valve) است، با نامهای One-way Flow Control Valve یا Throttle Check Valve شناخته میشود. این قطعه هوشمندانه دو عملکرد متفاوت را در یک بدنه واحد ارائه میدهد: در یک جهت جریان سیال با محدودیت و تنظیم دبی عبور میکند (کنترل سرعت) و در جهت مخالف، سیال از مسیر بایپس (شیر یکطرفه) بدون هیچ محدودیتی و با دبی کامل عبور مینماید.
این شیرها قلب تپنده سیستمهای کنترل سرعت عملگرها هستند. بدون وجود بخش “یکطرفه”، محدودیت جریان در هر دو جهت رفت و برگشت اعمال میشد که مطلوب نیست. برای مثال، شما میخواهید جک هیدرولیک با سرعت کنترل شده و آهسته بار را بلند کند (محدودیت جریان)، اما با حداکثر سرعت ممکن پایین بیاید (عبور آزاد از چک ولو). این شیر دقیقاً همین نیاز را برآورده میکند.
مزایا و دلایل استفاده در اتوماسیون
استفاده از شیرهای یکطرفه گلویی در مدارهای Meter-in و Meter-out بسیار رایج است:
- کنترل سرعت مستقل: امکان تنظیم سرعت پیشروی و پسروی سیلندر به صورت جداگانه.
- صرفهجویی در فضا و هزینه: ادغام دو شیر در یک بدنه، نیاز به لولهکشی اضافه و اتصالات را کاهش میدهد.
- جلوگیری از کاویتاسیون: در بارهای کششی (Overrunning Loads)، استفاده از این شیر در مسیر خروجی (Meter-out) مانع از خالی شدن سیلندر و ایجاد خلأ میشود.
- تنظیم دقیق: اکثر این شیرها دارای پیچ تنظیم میکرومتریک هستند که امکان کالیبراسیون دقیق سرعت را فراهم میکند.
در هنگام نصب و تنظیم این شیرها، توجه به جهت فلش روی بدنه حیاتی است. نصب معکوس باعث میشود که کنترل سرعت در جهت اشتباه اعمال شود یا اصلاً اعمال نشود. همچنین نوع محدودکننده (اریفیس ثابت یا متغیر) تأثیر مستقیمی بر رفتار حرارتی سیستم دارد، زیرا عبور روغن از گلوگاه باعث تولید حرارت میشود. جدول زیر مشکلات رایج و نکات عیبیابی این شیرها را پوشش میدهد.
جدول عیبیابی و نکات نگهداری
| مشکل مشاهده شده | علت احتمالی | راه حل پیشنهادی |
| عدم تغییر سرعت با چرخاندن پیچ | خرابی مکانیزم تنظیم یا شکستن فنر داخلی چک ولو. | بررسی سلامت فنر و سوزن تنظیم؛ تعویض در صورت دفرمه شدن. |
| حرکت پلهای (Stick-Slip) سیلندر | تنظیم نامناسب دبی (خیلی کم) یا نوسان فشار. | افزایش جزئی دبی خروجی یا استفاده از شیرهای جبرانکننده فشار (Pressure Compensated). |
| داغ شدن بیش از حد روغن | افت فشار بسیار زیاد در گلوگاه شیر. | بررسی سایز شیر نسبت به دبی عبوری پمپ؛ در صورت نیاز سایز شیر بزرگتر انتخاب شود. |
| عدم بازگشت سریع سیلندر | گیر کردن پاپت چک ولو در حالت بسته. | باز کردن شیر، تمیزکاری مسیر بایپس و بررسی وجود آلودگی در روغن. |
شیر ماکویی یا شاتل (Shuttle Valve)
شیر ماکویی یا Shuttle Valve یک المان منطقی در هیدرولیک است که عملکردی شبیه به تابع منطقی “OR” در الکترونیک دارد. این شیر دارای دو ورودی و یک خروجی مشترک است. وظیفه اصلی آن انتخاب خودکار ورودی با فشار بالاتر و هدایت آن به خروجی است، در حالی که همزمان ورودی با فشار پایینتر را مسدود میکند تا از تداخل جریان بین دو منبع جلوگیری شود.
ساختار داخلی این شیر بسیار ساده است و معمولاً شامل یک ساچمه یا پیستون آزاد (Shuttle) است که بین دو نشیمنگاه حرکت میکند. وقتی فشار از ورودی A وارد شود، ساچمه به سمت ورودی B رانده شده و آن را مسدود میکند، در نتیجه روغن از A به خروجی میرود. اگر فشار B بیشتر شود، ساچمه بلافاصله تغییر موقعیت داده، A را میبندد و B را به خروجی متصل میکند. این تغییر وضعیت به صورت آنی و صرفاً بر اساس اختلاف فشار انجام میشود.
کاربردهای استراتژیک در طراحی مدار
شیرهای شاتل علیرغم سادگی، نقشهای پیچیدهای در مدارهای پیشرفته ایفا میکنند:
- سیستمهای سنجش بار (Load Sensing): انتخاب بالاترین فشار کاری بین چندین عملگر و ارسال آن به پمپ متغیر برای تنظیم دبی خروجی.
- ترمزهای اضطراری: تأمین فشار ترمز از پمپ اصلی در حالت عادی و سوئیچ کردن به آکومولاتور یا پمپ دستی در صورت خرابی پمپ اصلی.
- مدارهای افزونگی (Redundancy): اتصال دو پمپ مجزا به یک مدار حیاتی؛ اگر یکی از کار بیفتد، دیگری مدار را تغذیه میکند.
- کنترل یک سیلندر از دو نقطه: امکان فرمان دادن به یک جک یا موتور از دو ایستگاه کنترلی متفاوت.
نکته فنی مهم در مورد شیرهای شاتل، کیفیت آببندی در لحظه سوئیچینگ (Cross-over) است. در شیرهای بیکیفیت، ممکن است در لحظه جابجایی ساچمه، مقداری روغن بین دو ورودی نشت کند که باعث افت لحظهای فشار میشود. همچنین در سیستمهایی که اختلاف فشار دو ورودی بسیار کم است، ممکن است ساچمه در وسط گیر کرده و مسیر را برای هر دو مسدود یا نیمهباز نگه دارد. جدول زیر انواع شیرهای شاتل و ویژگیهایشان را بررسی میکند.
جدول انواع و مشخصات عملکردی
| نوع شیر شاتل | ویژگی بارز | مورد مصرف |
| ساچمهای (Ball Type) | پاسخدهی بسیار سریع، هزینه کم. | مدارهای فرمان و لاجیک هیدرولیک با دبی پایین. |
| پیستونی (Piston Type) | آببندی بهتر، قابلیت عبور دبی بالاتر. | مدارهای قدرت و تغذیه اصلی عملگرها. |
| فشار باز (Spring Centered) | دارای فنر برای نگه داشتن شاتل در مرکز در صورت نبود فشار. | کاربردهای خاص که نیاز به حالت خنثی دارند (کمکاربرد). |
| حساسیت فشار | اختلاف فشار لازم برای جابجایی (Switching Delta P). | معمولاً بین 0.5 تا 2 بار اختلاف فشار برای جابجایی لازم است. |
شیر پرکن (Pre-fill Valve)
شیر پرکن یا Pre-fill Valve (که گاهی شیر مکش نیز نامیده میشود)، در واقع یک شیر یکطرفه با تحریک پیلوت در سایز بسیار بزرگ است که برای پرسهای هیدرولیک و سیستمهای فرمدهی فلزات طراحی شده است. هدف اصلی این شیر، مدیریت حجم عظیم روغن مورد نیاز برای حرکت سیلندرهای بزرگ در فازهای “حرکت سریع” است، بدون اینکه نیاز باشد پمپ هیدرولیک اصلی این حجم روغن را تأمین کند.
در یک سیکل پرس هیدرولیک، رام (Ram) پرس باید با سرعت زیاد پایین بیاید تا به قطعه کار برسد. اگر بخواهیم این حجم روغن را با پمپ تأمین کنیم، به پمپهایی غولپیکر نیاز خواهیم داشت. شیر پرکن اجازه میدهد که در حین پایین آمدن رام تحت اثر نیروی جاذبه، روغن از مخزن بالاسری (Overhead Tank) مستقیماً به داخل سیلندر مکیده شود (Flow by Gravity). سپس در لحظه پرس کاری، شیر بسته شده تا فشار بالا ایجاد شود. در نهایت هنگام بالا رفتن رام، شیر با فرمان پیلوت باز شده و اجازه تخلیه سریع روغن حجیم به مخزن را میدهد.
فازهای عملیاتی در سیکل پرس
عملکرد شیر پرکن در چهار مرحله حیاتی خلاصه میشود:
- مکش (Suction): رام پرس با وزن خود پایین میآید؛ شیر پرکن باز میشود و سیلندر از روغن مخزن پر میشود.
- بستن (Closing): قبل از تماس با قطعه کار، شیر بسته میشود تا پمپ اصلی بتواند فشار را بالا ببرد.
- فشار کاری (Pressurizing): شیر کاملاً بسته است و به عنوان یک چک ولو عمل میکند تا فشار سیستم برای فرمدهی بالا رود.
- تخلیه و فشارشکن (Decompression & Exhaust): قبل از بالا رفتن رام، ابتدا یک سوپاپ کوچک فشار محبوس را تخلیه میکند (برای جلوگیری از شوک)، سپس پاپت اصلی باز شده و روغن با دبی بالا به مخزن برمیگردد.
طراحی شیرهای پرکن به گونهای است که کمترین افت فشار را در حالت مکش داشته باشند. این شیرها معمولاً مستقیماً روی سیلندر اصلی یا در نزدیکترین فاصله به آن نصب میشوند تا لولهکشیهای قطور حذف شوند. یکی از حیاتیترین ویژگیهای این شیرها، قابلیت Decompression یا تخلیه فشار تدریجی است. بدون این ویژگی، آزادسازی ناگهانی روغن فشرده شده در سیلندر بزرگ پرس، صدایی مهیب (مانند انفجار) و لرزشی شدید ایجاد میکند که میتواند سازه پرس را تخریب کند.
جدول مزایا و معایب استفاده از شیر پرکن
| مزایا | معایب / چالشها |
| کوچک شدن سایز پمپ: نیاز به پمپهای دبی بالا را تا 80% کاهش میدهد. | پیچیدگی مدار: نیاز به طراحی دقیق مدار فرمان و مخزن بالاسری. |
| افزایش سرعت سیکل: کاهش چشمگیر زمانهای مرده (Approach & Retract) در پرسکاری. | حساسیت به هواگیری: وجود هوا در سیستم عملکرد مکش را مختل میکند. |
| کاهش مصرف انرژی: موتور الکتریکی کوچکتری برای سیستم مورد نیاز خواهد بود. | ضربه قوچ: در صورت عدم تنظیم صحیح Decompression، شوک شدیدی به سیستم وارد میکند. |
