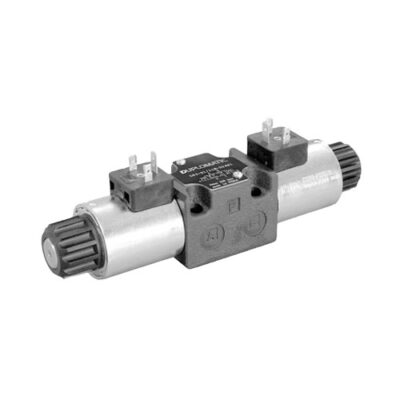

شیر برقی اسپولی (Spool Valve)

شیر برقی اسپولی یا Spool Valve یکی از رایج‌ترین و پرکاربردترین انواع شیرهای کنترل جهت در سیستم‌های هیدرولیک صنعتی و راهسازی است. مکانیزم عملکرد این شیر بر اساس حرکت خطی یک قطعه استوانه‌ای شکل به نام “اسپول” در داخل بدنه‌ای با ماشین‌کاری بسیار دقیق (Bore) استوار است. اسپول دارای برجستگی‌ها (Lands) و فرورفتگی‌هایی (Grooves) است که با حرکت به چپ و راست توسط نیروی مغناطیسی کویل (سلونوئید)، مسیرهای عبور روغن هیدرولیک را باز یا مسدود می‌کند.



یکی از ویژگی‌های بارز شیرهای اسپولی، قابلیت تغییر وضعیت نرم و امکان کنترل چندین پورت به صورت همزمان است. با این حال، به دلیل وجود لقی بسیار ناچیز (Clearance) بین اسپول و بدنه شیر که برای حرکت روان ضروری است، این شیرها ذاتاً دارای مقدار کمی نشتی داخلی هستند. این نشتی باعث می‌شود که شیرهای اسپولی برای کاربردهایی که نیاز به حفظ فشار دقیق برای مدت طولانی دارند (مانند نگه داشتن بار در ارتفاع)، به تنهایی گزینه ایده‌آلی نباشند، مگر اینکه با شیرهای قفل‌کن (Check Valve) ترکیب شوند.

ویژگی‌ها و مزایای کلیدی شیر برقی اسپولی:

• تنوع در فرمان‌های کنترلی: امکان طراحی اسپول با الگوهای مختلف (مانند وسط بسته، وسط باز، شناور و تاندم) برای مدارهای گوناگون.
• هزینه تولید کمتر: به دلیل سادگی نسبی در طراحی و تولید انبوه، معمولاً قیمت مقرون‌به‌صرفه‌تری نسبت به مدل‌های پیچیده پاپت دارند.
• تعادل نیرو: طراحی اسپول به گونه‌ای است که نیروهای هیدرولیکی وارده بر آن تا حد زیادی بالانس می‌شوند، که نیاز به نیروی محرک (سلونوئید) خیلی قوی را کاهش می‌دهد.
• حساسیت به آلودگی: ذرات معلق در روغن می‌توانند در فضای لقی بین اسپول و بدنه گیر کرده و باعث قفل شدن شیر (Solenoid Jamming) شوند.



در انتخاب شیر برقی اسپولی، توجه به “همپوشانی” (Overlap) بسیار حیاتی است. این شیرها ممکن است دارای همپوشانی مثبت (Positive Overlap) باشند که در آن تمام پورت‌ها در حین گذر از حالت مرکزی بسته می‌مانند، یا همپوشانی منفی که اجازه عبور مقداری جریان را در لحظه تغییر وضعیت می‌دهد تا از شوک هیدرولیکی جلوگیری شود. همچنین، مسئله “چسبندگی هیدرولیکی” در فشارهای بالا یکی از چالش‌های این نوع شیر است که طراحان با ایجاد شیارهای تعادل روی اسپول سعی در رفع آن دارند.

در جدول زیر، مشخصات فنی و عملکردی شیرهای اسپولی به طور خلاصه آورده شده است تا بتوانید آن را با نیازهای سیستم هیدرولیک خود تطبیق دهید:

پارامتر فنی	وضعیت در شیر اسپولی
میزان نشتی داخلی	دارای نشتی جزئی (غیر صفر) به دلیل لقی مکانیکی
زمان پاسخ‌دهی (Response Time)	متوسط (کمی کندتر از شیرهای پاپت)
قابلیت تحمل فشار	بسیار بالا (تا ۳۵۰ بار و بیشتر در مدل‌های صنعتی)
حساسیت به کثیفی روغن	بالا (نیاز به فیلتراسیون دقیق دارد)
کاربرد اصلی	کنترل جهت سیلندرها و هیدروموتورها در ماشین‌آلات



شیر برقی پاپت (Poppet Valve)

شیر برقی پاپت یا شیر نشست‌دار (Seat Valve)، نوعی دیگر از شیرهای کنترل جهت است که به دلیل ساختار منحصر‌به‌فرد خود، در کاربردهایی که نیاز به آب‌بندی کامل و پاسخ‌دهی سریع است، جایگاه ویژه‌ای دارد. برخلاف شیرهای اسپولی که بر اساس لغزش کار می‌کنند، شیر پاپت بر اساس جدا شدن و نشستن یک قطعه مخروطی یا ساچمه‌ای شکل روی یک نشیمنگاه (Seat) عمل می‌کند. زمانی که سلونوئید تحریک می‌شود، پاپت از روی سیت بلند شده و مسیر را باز می‌کند و در حالت عادی معمولاً توسط نیروی فنر و فشار خود سیال روی سیت فشرده می‌شود.



مهم‌ترین مزیت رقابتی شیرهای پاپت، نشتی داخلی صفر (Zero Leakage) است. به دلیل تماس فلز با فلز (یا فلز با پلیمر) و فشرده‌تر شدن اتصال با افزایش فشار سیال، این شیرها هیچگونه نشتی در حالت بسته ندارند. این ویژگی آن‌ها را به گزینه‌ای عالی برای مدارهای ایمنی، اکومولاتورها و سیستم‌هایی که نیاز به قفل کردن جک هیدرولیک در یک موقعیت خاص دارند (Load Holding)، تبدیل می‌کند.



نقاط قوت و مشخصات عملکردی شیر پاپت:

• آب‌بندی کامل: عدم وجود نشتی داخلی باعث افزایش راندمان حجمی سیستم می‌شود و از افت فشار ناخواسته جلوگیری می‌کند.
• پاسخ‌دهی بسیار سریع: به دلیل کورس حرکتی کوتاه پاپت، زمان باز و بسته شدن شیر بسیار کمتر از مدل‌های اسپولی است.
• عدم حساسیت به چسبندگی: چون سطح تماس لغزشی وجود ندارد، مشکل قفل شدن هیدرولیکی (Hydraulic Lock) در این شیرها رخ نمی‌دهد.
• تحمل آلودگی بهتر: طراحی پاپت به گونه‌ای است که حساسیت کمتری نسبت به ذرات ریز موجود در روغن دارد و کمتر دچار گیرکردن می‌شود.



با وجود مزایای فراوان، شیرهای پاپت محدودیت‌هایی نیز دارند. طراحی مدارهای پیچیده با این شیرها دشوارتر است زیرا اکثر شیرهای پاپت به صورت ۲/۲ (دو راهه، دو وضعیتی) یا ۳/۲ طراحی می‌شوند و برای عملکردهای پیچیده‌تر (مانند ۴/۳) نیاز به ترکیب چندین کارتریج پاپت در یک بلوک است. همچنین، نیروی لازم برای باز کردن پاپت در فشارهای بالا می‌تواند زیاد باشد، هرچند که طراحی‌های جدید “پایلوت دار” این مشکل را حل کرده‌اند.



جدول زیر دید کاملی از وضعیت عملکردی شیرهای پاپت در شرایط کاری مختلف ارائه می‌دهد:

پارامتر فنی	وضعیت در شیر پاپت
میزان نشتی داخلی	تقریباً صفر (Drop-tight)
طول عمر مفید	بالا (به دلیل سایش کمتر قطعات درگیر)
افت فشار (Pressure Drop)	بسیار پایین (به دلیل مسیر جریان بازتر)
پیچیدگی مدار	محدودتر (بیشتر برای قطع و وصل جریان استفاده می‌شود)
مقاومت در برابر شوک	عالی (تحمل نوسانات فشار بدون نشتی)



راهنمای عیب‌یابی و نگهداری شیرهای برقی هیدرولیک

شیرهای برقی هیدرولیک به عنوان قلب فرمان‌دهنده در سیستم‌های قدرت سیال، نقشی حیاتی در عملکرد صحیح ماشین‌آلات دارند. خرابی این قطعات می‌تواند منجر به توقف کامل خط تولید یا از کار افتادن ماشین‌آلات سنگین شود. اکثر خرابی‌های شیر برقی ناشی از دو عامل اصلی است: مشکلات الکتریکی در کویل (بوبین) یا مشکلات مکانیکی ناشی از آلودگی سیال. درک صحیح علائم خرابی و اجرای یک برنامه نگهداری پیشگیرانه (PM)، نه تنها عمر شیر را افزایش می‌دهد، بلکه از هزینه‌های گزاف تعویض قطعات نیز جلوگیری می‌کند.



عیب‌یابی شیرهای هیدرولیک نیازمند تفکیک دقیق بین خطای الکتریکی و گیرپاژ مکانیکی است. اغلب اوقات، تکنسین‌ها به اشتباه تصور می‌کنند که بوبین سوخته است، در حالی که وجود ذرات میکروسکوپی در روغن باعث قفل شدن اسپول شده است. همچنین، گرمای بیش از حد سیستم هیدرولیک می‌تواند باعث دفرمه شدن سیل‌های لاستیکی و در نهایت نشتی یا سفت شدن حرکت اسپول شود.



شایع‌ترین علائم خرابی و دلایل ریشه‌ای در شیرهای برقی:

• عدم تغییر وضعیت (Failure to Shift): ممکن است ناشی از قطع جریان برق، سوختن بوبین، یا گیر مکانیکی اسپول به دلیل وجود پلیسه یا لجن در روغن باشد.
• صدای وزوز شدید (AC Hum): معمولاً نشان‌دهنده این است که هسته متحرک (آرمیچر) به درستی در جای خود ننشسته است، یا ولتاژ ورودی کمتر از حد استاندارد است.
• گرمای بیش از حد بوبین: ناشی از ولتاژ نامناسب، فرکانس اشتباه، یا تلاش مدار برای جذب آرمیچری که گیر کرده است (Inrush Current بالا می‌ماند).
• نشتی خارجی روغن: اغلب به دلیل خرابی اورینگ‌ها (O-rings)، شل شدن پیچ‌های اتصال، یا آسیب دیدن سطح نصب (Subplate) رخ می‌دهد.
• عملکرد کند یا با تأخیر: نشان‌دهنده ویسکوزیته نامناسب روغن (خیلی غلیظ بودن) یا گرفتگی مجاری پایلوت در شیرهای بزرگتر است.



برای تشخیص دقیق و رفع عیب، نباید بلافاصله اقدام به باز کردن شیر کرد. ابتدا باید پارامترهای محیطی و الکتریکی بررسی شوند. بسیاری از مشکلات با بررسی ولتاژ دوسر بوبین یا تمیز کردن فیلترهای سیستم حل می‌شوند. اگر مشکل پا برجا بود، می‌توان از جدول راهنمای زیر برای عیب‌یابی گام‌به‌گام استفاده نمود. این جدول بر اساس تجربیات میدانی مهندسین هیدرولیک تنظیم شده است.



جدول زیر راهکارهای عملی برای مواجهه با مشکلات متداول شیرهای برقی را ارائه می‌دهد:

مشکل مشاهده شده (Symptom)	علت احتمالی (Possible Cause)	اقدام اصلاحی (Solution)
شیر فرمان نمی‌گیرد (فعال نمی‌شود)	قطعی در مدار الکتریکی / سوختن فیوز	ولتاژ ورودی به سوکت و سلامت فیوزها را با مولتی‌متر چک کنید.
	گیر کردن اسپول (Solenoid Jamming)	شیر را باز کرده، اسپول را با حلال تمیز کنید و روغن را فیلتر کنید.
	سوختن سیم‌پیچ (Open Coil)	مقاومت بوبین را چک کنید؛ در صورت بی نهایت بودن، بوبین را تعویض کنید.
صدای ناهنجار و لرزش (Chatter/Hum)	ولتاژ ورودی پایین	ولتاژ منبع تغذیه را بررسی و افت ولتاژ در کابل‌ها را اصلاح کنید.
	وجود هوا در سیستم هیدرولیک	سیستم را هواگیری (Bleed) کنید.
	خرابی رینگ سایه (Shading Ring)	بوبین یا هسته را تعویض کنید (مخصوص جریان AC).
داغ شدن بیش از حد بوبین	ولتاژ بیش از حد (Over Voltage)	ولتاژ تغذیه را با مشخصات پلاک بوبین تطبیق دهید.
	دمای بالای محیط یا روغن	سیستم خنک‌کننده روغن را بررسی کنید یا از بوبین‌های کلاس عایقی H استفاده کنید.
نشتی روغن از زیر شیر	خرابی اورینگ‌های کف شیر	اورینگ‌ها را تعویض کرده و از گریس مناسب استفاده کنید.
	تاب برداشتن سطح بلوک زیرشیر	سطح بلوک را ماشین‌کاری (سنگ‌زنی) کرده یا بلوک را تعویض کنید.

نگهداری صحیح شیرهای برقی هیدرولیک بیش از هر چیز به تمیزی روغن (Oil Cleanliness) وابسته است. رعایت کدهای استاندارد تمیزی (ISO 4406) و تعویض به موقع فیلترها، تا ۷۰٪ از خرابی‌های ناگهانی شیرهای اسپولی و پاپت جلوگیری می‌کند. همچنین سفت کردن پیچ‌های شیر با گشتاور (تورک) استاندارد کارخانه، از دفرمه شدن بدنه و گیر کردن اسپول جلوگیری می‌کند.
