شیرهای کنترل جریان ساده (Non-Compensated)
شیرهای کنترل جریان ساده که در صنعت هیدرولیک با نامهای شیرهای سوزنی (Needle Valves) یا شیرهای گلویی (Throttle Valves) نیز شناخته میشوند، ابتداییترین و متداولترین روش برای تنظیم دبی سیال در یک مدار هیدرولیک هستند. اساس کار این شیرها تغییر سطح مقطع عبور سیال است. زمانی که شما پیچ تنظیم شیر را میچرخانید، فاصله بین سوزن و نشیمنگاه (Seat) تغییر کرده و باعث ایجاد افت فشار موضعی میشود.
نکته حیاتی در مورد شیرهای غیرجبرانی این است که جریان عبوری از آنها تابع مستقیمی از اختلاف فشار (Pressure Drop) در دو سمت شیر است. طبق قوانین فیزیک سیالات، اگر بار روی عملگر (سیلندر یا هیدرو موتور) تغییر کند، فشار سیستم تغییر کرده و در نتیجه دبی عبوری از این شیر نیز نوسان خواهد داشت. بنابراین، این شیرها برای سیستمهایی که نیاز به سرعت ثابت و دقیق تحت بارهای متغیر دارند، گزینه مناسبی نیستند.
کاربردهای اصلی و ویژگیهای شیرهای ساده:
- تنظیم سرعت در بارهای ثابت: ایدهآل برای کاربردهایی که نیروی مقاوم تقریباً ثابت است.
- کنترل دستی: استفاده در مدارهایی که اپراتور به صورت چشمی سرعت را تنظیم میکند.
- سادگی و قیمت پایین: هزینه تعمیر و نگهداری بسیار کم و ساختار مکانیکی ساده.
- استفاده به عنوان شیر مسدودکننده: قابلیت بستن کامل جریان در برخی مدلها.
- دمپینگ (Damping): استفاده در خطوط گیجهای فشار برای جلوگیری از نوسان عقربه.
با وجود سادگی، رفتار این شیرها نسبت به تغییرات دما و فشار بسیار حساس است. تغییر دما باعث تغییر ویسکوزیته روغن شده و از آنجا که این شیرها معمولاً دارای اوریفیسهای (Orifice) ساده هستند، با گرم شدن روغن و کاهش ویسکوزیته، دبی عبوری افزایش مییابد.
برای درک بهتر محدودیتهای این نوع شیر، جدول زیر رفتار آن را در شرایط مختلف نشان میدهد:
| پارامتر تأثیرگذار | واکنش شیر کنترل جریان ساده | نتیجه در عملکرد سیستم |
| افزایش فشار بار (Load) | کاهش اختلاف فشار دو سر شیر | کاهش سرعت عملگر (سیلندر/موتور) |
| کاهش فشار بار | افزایش اختلاف فشار دو سر شیر | افزایش ناخواسته سرعت عملگر |
| افزایش دمای روغن | کاهش ویسکوزیته (روانتر شدن روغن) | افزایش سرعت عبور جریان (Speed Drift) |
| کاهش دمای روغن | افزایش ویسکوزیته (سفتتر شدن روغن) | حرکت کند و با تاخیر عملگرها |

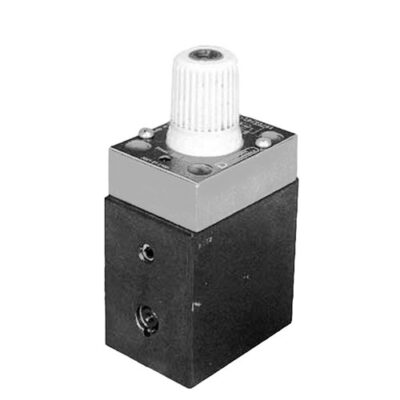

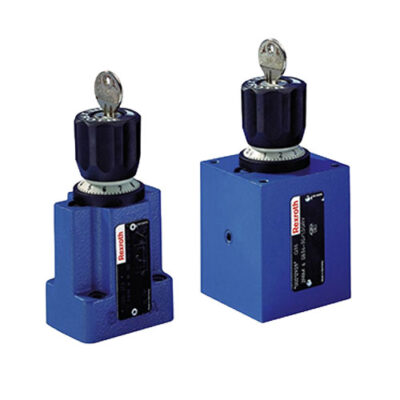

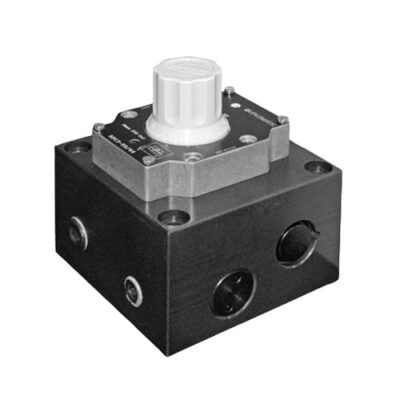

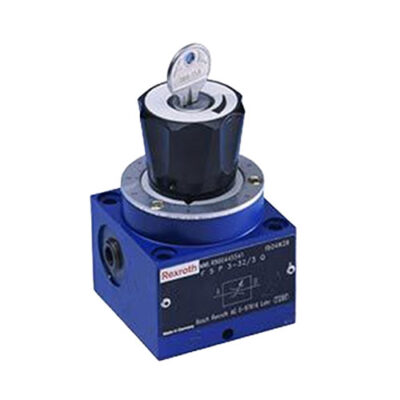

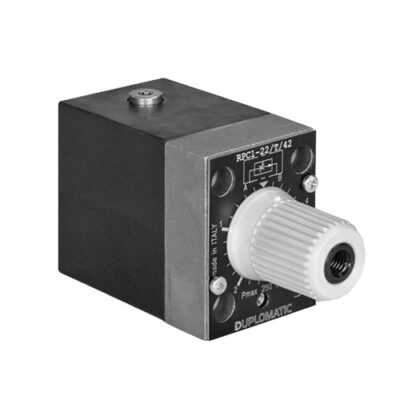

شیرهای جبرانکننده فشار (Pressure Compensated)
در سیستمهای هیدرولیک پیشرفته، ثابت نگه داشتن سرعت عملگر مستقل از میزان باری که تحمل میکند، یک چالش اساسی است. شیرهای فلوکنترل جبرانکننده فشار دقیقاً برای حل مشکل شیرهای ساده طراحی شدهاند. این شیرها مجهز به یک مکانیزم داخلی (معمولاً یک اسپول هیدروستات یا فنر متعادلکننده) هستند که به طور خودکار سطح مقطع عبور سیال را در پاسخ به تغییرات فشار تنظیم میکند.
مکانیزم عمل بدین صورت است که شیر تلاش میکند افت فشار () را در دو سر اوریفیس تنظیمکننده ثابت نگه دارد. وقتی بار روی سیلندر افزایش مییابد، اسپول جبرانکننده (Compensator Spool) بازتر میشود تا مقاومت کمتری ایجاد کند و دبی ثابت بماند. برعکس، اگر بار کاهش یابد، اسپول مسیر را تنگتر میکند تا از شتاب ناگهانی جلوگیری شود.
مزایای استفاده از فلوکنترلهای جبرانکننده فشار:
- دقت بالا در سرعت: حفظ سرعت ثابت سیلندر یا هیدروموتور حتی با تغییر بار از 0 تا 100 درصد.
- بهبود راندمان: جلوگیری از هدررفت انرژی در بارهای نوسانی.
- عملکرد نرم: حذف ضربات ناشی از تغییرات ناگهانی بار (Load Spikes).
- قابلیت اطمینان: مناسب برای ماشینآلات سنگین مانند پرسها و لیفتراکها.
اگرچه این شیرها مشکل تغییرات فشار را حل کردهاند، اما همچنان نسبت به تغییرات دما حساسیت دارند. ساختار داخلی پیچیدهتر آنها نسبت به شیرهای ساده باعث میشود قیمت بالاتری داشته باشند و نسبت به آلودگی روغن حساستر باشند، زیرا ذرات ریز میتوانند حرکت اسپول جبرانکننده را مختل کنند.
جدول زیر مشخصات فنی و عملیاتی این شیرها را خلاصه میکند:
| ویژگی | توضیحات فنی |
| مکانیزم اصلی | استفاده از یک ولو کاهنده (Reducing Valve) داخلی سری شده با اوریفیس متغیر |
| تلرانس خطا | معمولاً بین 3% تا 5% تغییر دبی در نوسانات شدید فشار |
| حداقل فشار کاری | نیاز به یک حداقل فشار اولیه (معمولاً 5 تا 10 بار) برای فعال شدن فنر جبرانکننده |
| حساسیت به آلودگی | متوسط تا بالا (نیاز به فیلتراسیون مناسب روغن) |
شیرهای جبرانکننده فشار و دما (Pressure and Temperature Compensated)
پیشرفتهترین نوع شیرهای کنترل جریان، مدلهای جبرانکننده فشار و دما هستند که در نقشههای هیدرولیک معمولاً با نماد اختصاری P.T.C نمایش داده میشوند. در ماشینابزارهای دقیق (مانند CNC)، تجهیزات هوافضا و سیستمهایی که در محیطهای باز با نوسانات دمایی شدید کار میکنند، تغییر ویسکوزیته روغن میتواند کالیبراسیون سرعت را برهم بزند. این شیرها طراحی شدهاند تا هم اثر تغییر بار و هم اثر تغییر غلظت روغن را خنثی کنند.
جبرانسازی دما معمولاً به یکی از دو روش زیر انجام میشود:
- طراحی اوریفیس لبهتیز (Sharp-Edged Orifice): در این طراحی، جریان به جای حالت لایهای، به صورت متلاطم (Turbulent) عبور داده میشود که وابستگی کمتری به ویسکوزیته دارد.
- استفاده از میلههای فلزی با ضریب انبساط حرارتی خاص: با گرم شدن روغن، یک میله فلزی منبسط شده و مسیر عبور روغن را تنگتر میکند تا رقیق شدن روغن را جبران کند.
چرا باید از شیرهای P.T.C استفاده کنیم؟
- دقت فوقالعاده: مناسب برای دقیقترین فرآیندهای صنعتی و رباتیک.
- پایداری در شروع کار: عملکرد یکسان در زمان استارت سرد (Cold Start) و زمان گرم شدن دستگاه.
- کنترل فید (Feed Control): حیاتی برای ابزارهای برشی که تغییر سرعت میتواند باعث شکستن ابزار شود.
- ثبات بلندمدت: عدم نیاز به تنظیم مجدد شیر در فصول مختلف سال.
این سطح از تکنولوژی طبیعتاً هزینه بالایی دارد. استفاده از این شیرها در مدارهای ساده مانند جکهای تخلیه کمپرسی توجیه اقتصادی ندارد، اما در مدارهایی که “دقت” پارامتر نهایی است، یک ضرورت محسوب میشود.
مقایسه عملکرد این شیر با سایر مدلها در جدول زیر آمده است:
| نوع تغییر در سیستم | شیر ساده | شیر جبرانکننده فشار | شیر جبرانکننده فشار و دما |
| تغییر بار مکانیکی | تغییر شدید سرعت | سرعت ثابت میماند | سرعت ثابت میماند |
| افزایش دمای روغن | افزایش سرعت | افزایش سرعت | سرعت ثابت میماند |
| کاهش دمای روغن | کاهش سرعت | کاهش سرعت | سرعت ثابت میماند |
| پیچیدگی ساختار | کم | متوسط | بسیار زیاد |

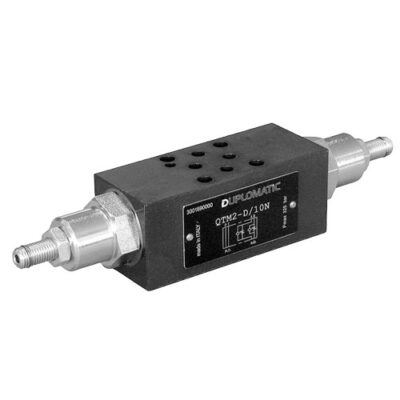

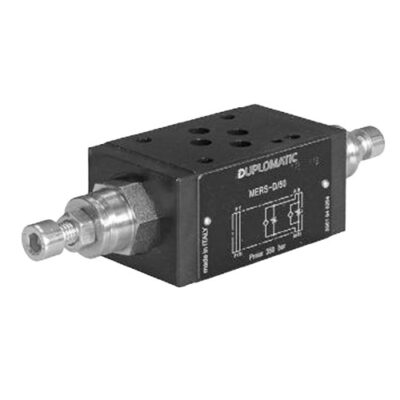

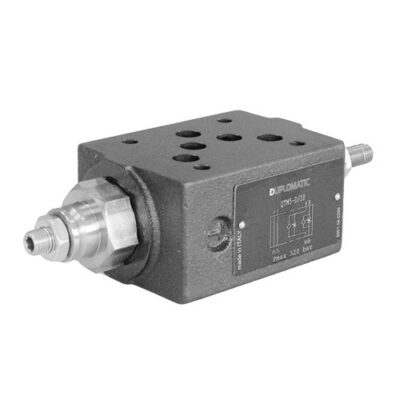

شیرهای کنترل جریان یکطرفه (Flow Control with Check Valve)
بسیاری از اوقات در طراحی مدار هیدرولیک، نیاز داریم که سرعت عملگر تنها در “یک جهت” کنترل شود و در جهت دیگر با حداکثر سرعت و بدون محدودیت حرکت کند. برای مثال، در یک دستگاه پرس، پایین آمدن جک باید آهسته و کنترل شده باشد (برای پرس کاری)، اما بالا رفتن جک باید سریع باشد تا سیکل کاری کوتاه شود. شیرهای کنترل جریان یکطرفه با ترکیب یک فلوکنترل و یک شیر یکطرفه (Check Valve) به صورت موازی در یک بدنه، این نیاز را برطرف میکنند.
زمانی که روغن در جهت کنترلشده حرکت میکند، شیر یکطرفه بسته میشود و روغن مجبور است از اوریفیس تنگ عبور کند (کاهش سرعت). اما در جهت برگشت، فشار روغن شیر یکطرفه را باز میکند و جریان از مسیر بایپس (Bypass) با مقاومت ناچیز عبور میکند (سرعت حداکثری).
نکات کلیدی در نصب و استفاده:
- روش Meter-in (کنترل ورودی): شیر در مسیر ورود روغن به سیلندر نصب میشود. مناسب برای بارهایی که نیروی مقاوم دارند.
- روش Meter-out (کنترل خروجی): شیر در مسیر خروج روغن از سیلندر نصب میشود. مناسب برای بارهای کششی یا منفی (Overrunning Loads) و جلوگیری از فرار جک.
- نصب صحیح: توجه به جهت فلش روی بدنه شیر حیاتی است؛ نصب اشتباه میتواند عملکرد سیستم را معکوس کند.
- تنوع مدل: این شیرها هم به صورت سرراهی (In-line) و هم به صورت مدولار (زیرشیری) موجود هستند.
انتخاب بین روش کنترل ورودی و خروجی یکی از مهمترین تصمیمات مهندسی در استفاده از این شیرهاست. اشتباه در این انتخاب میتواند منجر به کاویتاسیون یا عدم پایداری حرکت شود.
جدول زیر راهنمای انتخاب استراتژی کنترل با این شیرهاست:
| استراتژی کنترل | کاربرد ایدهآل | معایب احتمالی |
| Meter-in (کنترل ورودی) | بالابرهای هیدرولیک، پرسهای ساده | عدم توانایی در کنترل بارهای منفی (ممکن است جک جلوتر از پمپ حرکت کند) |
| Meter-out (کنترل خروجی) | دریلهای هیدرولیک، بارهای آویزان | خطر افزایش فشار (Intensification) در سمت دیگر سیلندر |
| Bleed-off (تخلیه جانبی) | موتورهای هیدرولیک، نوار نقالهها | دقت کمتر، زیرا بخشی از روغن پمپ به تانک برمیگردد |
شیرهای تقسیمکننده جریان (Flow Dividers)
شیرهای تقسیمکننده جریان یا دیوایدرها (Flow Dividers) برای حل یکی از مشکلات رایج هیدرولیک طراحی شدهاند: “سنکرون کردن حرکت دو یا چند عملگر”. اگر دو جک هیدرولیک را با یک سه راهی ساده به هم وصل کنید، جکی که بار کمتری دارد سریعتر حرکت میکند و جک سنگینتر متوقف میشود.
تقسیمکنندههای جریان وظیفه دارند جریان ورودی را به نسبتهای مساوی (معمولاً 50-50) یا نسبتهای مشخص دیگر، فارغ از میزان فشار بار هر شاخه، تقسیم کنند.
این شیرها معمولاً به دو دسته اصلی تقسیم میشوند:
- نوع اسپولی (Spool Type): که از پیستونهای داخلی برای متعادل کردن فشار استفاده میکند و برای دبیهای کمتر و دقتهای متوسط استفاده میشود.
- نوع دندهای یا روتاری (Rotary/Gear Type): که شبیه به دو پمپ دندهای کوپل شده به هم است. این نوع دقت بالاتری دارد و میتواند به عنوان تشدیدکننده فشار (Intensifier) نیز عمل کند.
کاربردهای حیاتی تقسیمکنندههای جریان:
- بالابرهای قیچی (Scissor Lifts): جلوگیری از کج شدن پلتفرم.
- پرسهای بزرگ: سنکرون کردن جکهای چهار گوشه برای اعمال فشار یکنواخت.
- روغنکاری سیستمها: تقسیم روغن روانکاری به نقاط مختلف با دبی تضمین شده.
- جلوگیری از قفل شدن مکانیکی: در سازههایی که دو جک باید دقیقاً با هم حرکت کنند تا سازه تاب برندارد.
با وجود کارایی بالا، هیچ تقسیمکننده جریانی خطای صفر ندارد. همیشه درصدی از نشتی داخلی یا خطای ساخت باعث میشود که پس از چندین سیکل کاری، جکها از همراستایی خارج شوند. به همین دلیل معمولاً در انتهای کورس از شیرهای اصلاحکننده (Re-phasing Valves) استفاده میشود.
مقایسه دو نوع اصلی این شیرها در جدول زیر ارائه شده است:
| نوع تقسیمکننده | دقت همزمانی | حساسیت به آلودگی | ویژگی خاص |
| اسپولی (کارتریجی) | متوسط (حدود 5% تا 10% خطا) | بالا | قیمت ارزانتر، ابعاد کوچکتر، غیرقابل استفاده برای دبیهای خیلی زیاد |
| دندهای (روتاری) | بالا (حدود 1.5% تا 3% خطا) | کمتر از نوع اسپولی | قابلیت تحمل فشارهای بالا، امکان کوپل کردن چندین طبقه |
شیرهای کاهنده سرعت (Deceleration Valves)
شیرهای کاهنده سرعت یا دسلریشن ولوها (Deceleration Valves) نوع خاصی از شیرهای کنترل جریان هستند که معمولاً با تحریک مکانیکی (کم/Cam) کار میکنند. هدف اصلی این شیرها ایجاد توقف نرم و جلوگیری از شوک هیدرولیک در پایان کورس حرکت سیلندرهاست. در ماشینهای ابزار سریع یا خطوط انتقال سنگین، توقف ناگهانی جرمهای در حال حرکت باعث ایجاد ضربه قوچ (Water Hammer) و آسیب به سازه و قطعات هیدرولیک میشود.
این شیر معمولاً دارای یک قرقره است که توسط بادامک متصل به میز متحرک یا شفت سیلندر فشرده میشود. هرچه بادامک بیشتر فشرده شود، مسیر عبور روغن تنگتر شده و سرعت به تدریج کاهش مییابد تا نهایتاً سیستم به آرامی متوقف شود یا به سرعت خزش (Creep Speed) برسد.
ویژگیها و مزایای شیرهای کاهنده سرعت:
- حفاظت مکانیکی: افزایش طول عمر اتصالات، پکینگها و سازه دستگاه.
- ایمنی: جلوگیری از پرتاب قطعات یا لرزشهای خطرناک در سرعتهای بالا.
- قابلیت تنظیم پروفایل حرکت: با تغییر شکل بادامک (Cam) میتوان نحوه کاهش سرعت را کاملاً شخصیسازی کرد.
- معمولاً “شیر باز” (Normally Open): در حالت عادی جریان را عبور میدهند و با تحریک مکانیکی بسته میشوند.
در طراحی مدارهای مدرن، گاهی شیرهای پروپرشنال الکترونیکی جایگزین این شیرهای مکانیکی میشوند، اما شیرهای دسلریشن مکانیکی به دلیل سادگی، قابلیت اطمینان بالا و عدم نیاز به برق و سیستم کنترل پیچیده، همچنان در صنایع سنگین محبوب هستند.
جدول زیر مقایسه روشهای کاهش سرعت در انتهای کورس است:
| روش کاهش سرعت | هزینه پیادهسازی | پیچیدگی | قابلیت اطمینان (Reliability) |
| شیر کاهنده مکانیکی (Deceleration Valve) | متوسط | کم (مکانیکی) | بسیار بالا (بدون نیاز به سنسور و برق) |
| شیر پروپرشنال (Proportional Valve) | بالا | زیاد (نیاز به PLC و درایور) | وابسته به سیستم الکترونیک |
| کوشت (Cushion) داخلی سیلندر | کم | بسیار کم | محدود (فقط برای چند سانتیمتر آخر کورس موثر است) |
