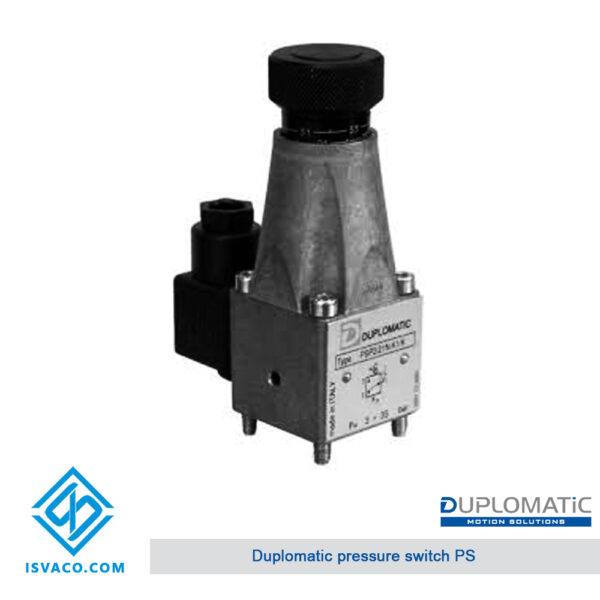

پرشر سوئیچ دیپلماتیک PS
- رنج تنظیم فشار: 3 تا 630 بار
- حداکثر فشار کاری: 650 بار
- نوع اتصال: 1/4″ BSP یا زیرشیری
کاتالوگ فنی محصولفایل PDF · ۳۱۵ کیلوبایتدانلود کاتالوگ
پرشر سوئیچ دیپلماتیک PS؛ سوئیچ فشار پیستونی برای فشارهای تا ۶۳۰ بار
در هر سیستم هیدرولیک صنعتی، لحظه‌هایی وجود دارد که فرمان بعدی باید بر اساس فشار صادر شود: پرس وقتی به نیروی مشخصی رسید برگردد، پمپ وقتی آکومولاتور پر شد از مدار خارج شود یا خط تولید وقتی فشار روغن روانکاری افت کرد متوقف شود. قطعه‌ای که فشار هیدرولیک را به یک فرمان الکتریکی تبدیل می‌کند، پرشر سوئیچ است. پرشر سوئیچ دیپلماتیک PS یکی از مقاوم‌ترین گزینه‌های این دسته است: یک سوئیچ فشار پیستونی هیدروالکتریکی ساخت شرکت ایتالیایی دیپلماتیک (Duplomatic Motion Solutions) که تا ۶۵۰ بار فشار کاری را تحمل می‌کند.
این پرشر سوئیچ با سری ۲۱ عرضه می‌شود و در چهار رنج تنظیم، از ۳ تا ۶۳۰ بار، و دو نوع نصب زیرشیری و رزوه‌ای ساخته می‌شود. در این صفحه، اصول کار، رنج‌های فشار، مشخصات فنی و الکتریکی، کدخوانی، نحوه نصب و تنظیم پرشر سوئیچ Duplomatic PS را بر اساس کاتالوگ رسمی سازنده مرور می‌کنیم تا انتخاب مدل مناسب ساده‌تر شود.
پرشر سوئیچ پیستونی چیست؟
پرشر سوئیچ یا کلید فشار، فشار سیال را حس می‌کند و وقتی فشار به عدد تنظیم‌شده رسید، یک کنتاکت الکتریکی را قطع یا وصل می‌کند. این سیگنال به PLC، رله یا مدار فرمان می‌رود تا مرحله بعدی کار اجرا شود. پرشر سوئیچ‌ها معمولاً یا دیافراگمی هستند یا پیستونی. نوع دیافراگمی برای فشارهای پایین و حساسیت زیاد مناسب است، ولی در فشارهای بالا و در برابر ضربه‌های فشاری عمر کوتاهی دارد. نوع پیستونی، مثل سری PS دیپلماتیک، فشار را مستقیماً روی یک پیستون می‌گیرد و به همین دلیل برای فشارهای بالا و مدارهای پرضربه صنعتی ساخته شده است.
اصول عملکرد پرشر سوئیچ Duplomatic PS
ساختار PS ساده و مطمئن است و از چهار جزء اصلی تشکیل می‌شود: پیستون، فنر، ولوم تنظیم و میکروسوئیچ. کار آن به ترتیب زیر انجام می‌شود:
- فشار خط هیدرولیک مستقیماً به یک سمت پیستون وارد می‌شود.
- در سمت دیگر، یک فنر پیستون را به عقب می‌راند. نیروی این فنر با ولوم تنظیم (Knob) تغییر می‌کند؛ چرخش ساعتگرد فشار تنظیم را بالا می‌برد.
- تا وقتی نیروی فشار روغن کمتر از نیروی فنر است، پیستون حرکت نمی‌کند و کنتاکت در وضعیت اولیه می‌ماند.
- وقتی فشار خط به عدد تنظیم‌شده برسد، پیستون جابه‌جا می‌شود و میکروسوئیچ را تغییر وضعیت می‌دهد.
- با افت فشار به اندازه هیسترزیس، فنر پیستون را برمی‌گرداند و کنتاکت به حالت اول بازمی‌گردد.
همه مدل‌ها به‌طور استاندارد با ولوم تنظیم و صفحه مدرج فشار (بر حسب بار) عرضه می‌شوند، بنابراین نقطه تنظیم را می‌توان بدون باز کردن قطعه دید و تغییر داد.
چهار رنج فشار سری PS
مهم‌ترین انتخاب هنگام خرید پرشر سوئیچ، رنج تنظیم است. دیپلماتیک چهار رنج ارائه می‌کند که با یک عدد در کد شیر مشخص می‌شود:
| مدل | رنج تنظیم فشار | حداکثر فشار کاری | کاربرد معمول |
|---|---|---|---|
| PS*2 | 3 تا 35 bar | 350 bar | پایش فشار پایلوت، روانکاری و خطوط کم‌فشار |
| PS*4 | 6 تا 140 bar | 350 bar | مدارهای فشار متوسط، گیره‌ها و سیستم‌های کمکی |
| PS*6 | 10 تا 350 bar | 650 bar | اکثر مدارهای صنعتی، پرس‌ها و شارژ آکومولاتور |
| PS*8 | 20 تا 630 bar | 650 bar | پرس‌های سنگین، تست فشار و مدارهای بسیار پرفشار |
قاعده کلی این است که رنجی را انتخاب کنید که نقطه تنظیم شما در میانه آن قرار بگیرد، نه در ابتدا یا انتهای آن. هم دقت تنظیم بیشتر می‌شود و هم فنر در محدوده کاری مطلوب خود کار می‌کند. حداکثر فشار کاری ستون سوم را هم با پیک‌های فشار مدار مقایسه کنید؛ برای مثال PS*4 با وجود رنج تا ۱۴۰ بار، نباید در مداری نصب شود که فشار آن از ۳۵۰ بار بالاتر می‌رود.
مشخصات فنی پرشر سوئیچ دیپلماتیک PS
مقادیر زیر از کاتالوگ رسمی سری ۲۱ (برگه 91 100/117 ED) است:
| پارامتر | مقدار |
|---|---|
| نوع | پرشر سوئیچ پیستونی هیدروالکتریکی |
| حداکثر فشار کاری | 350 bar (PS*2 و PS*4)، 650 bar (PS*6 و PS*8) |
| رنج‌های تنظیم | 3–35، 6–140، 10–350 و 20–630 bar |
| تکرارپذیری | کمتر از ±1٪ فشار تنظیم |
| نوع نصب | زیرشیری (PSP) یا رزوه‌ای 1/4″ BSP (PST) |
| دمای محیط | -20 تا +50 درجه سانتی‌گراد |
| دمای سیال | -20 تا +80 درجه سانتی‌گراد |
| محدوده ویسکوزیته سیال | 10 تا 400 cSt (توصیه‌شده: 25 cSt) |
| درجه تمیزی سیال | ISO 4406:1999 کلاس 20/18/15 |
| وزن | 0.67 kg |
مشخصات الکتریکی و نحوه سیم‌بندی
کنتاکت داخلی PS یک میکروسوئیچ تبدیلی با سه ترمینال (مشترک، باز و بسته) است؛ بنابراین می‌توان از آن هم سیگنال «فشار رسید» و هم سیگنال «فشار افتاد» گرفت. اتصال برق با کانکتور استاندارد EN 175301-803 (همان DIN 43650 سابق) سه‌پین به‌همراه ارت انجام می‌شود که همراه سوئیچ ارائه می‌شود.
| ولتاژ تغذیه | AC 125 V | AC 250 V | DC 30 V | DC 250 V |
|---|---|---|---|---|
| حداکثر جریان؛ بار اهمی | 7 A | 5 A | 5 A | 0.2 A |
| حداکثر جریان؛ بار القایی | 4 A | 2 A | 3 A | 0.02 A |
- مقاومت عایقی: بیشتر از ۱ مگااهم در ۵۰۰ ولت DC (طبق CEI EN 60204)
- حداکثر دفعات قطع و وصل: ۱۲۰ بار در دقیقه
- درجه حفاظت: IP65 (طبق CEI EN 60529)
به جدول بارهای القایی دقت کنید: اگر قرار است سوئیچ مستقیماً بوبین یک شیر برقی یا کنتاکتور را فرمان دهد، جریان آن را با ستون بار القایی مقایسه کنید. در مدارهای DC با ولتاژ بالا، جریان مجاز بسیار کم است و بهتر است سوئیچ فقط به ورودی PLC یا یک رله واسط وصل شود.
راهنمای کدخوانی و سفارش PS
کد سفارش پرشر سوئیچ دیپلماتیک به شکل PS * * / 21 * - K1 / K است:
- PS: پرشر سوئیچ پیستونی.
- نوع نصب: P برای نصب زیرشیری، T برای اتصال رزوه‌ای 1/4″ BSP.
- رنج تنظیم: 2 (۳ تا ۳۵ بار)، 4 (۶ تا ۱۴۰ بار)، 6 (۱۰ تا ۳۵۰ بار)، 8 (۲۰ تا ۶۳۰ بار).
- 21: شماره سری؛ ابعاد کلی و ابعاد نصب از سری ۲۰ تا ۲۹ تغییر نمی‌کند.
- آب‌بندها: N آب‌بند استاندارد NBR برای روغن معدنی، V آب‌بند FPM (ویتون) برای سیالات خاص.
- K1: اتصال الکتریکی با کانکتور EN 175301-803 (همراه سوئیچ).
- K: ولوم تنظیم.
برای نمونه، PST8/21N-K1/K یک پرشر سوئیچ رزوه‌ای با رنج ۲۰ تا ۶۳۰ بار و آب‌بند NBR است و PSP4/21V-K1/K نسخه زیرشیری با رنج ۶ تا ۱۴۰ بار و آب‌بند ویتون.
دو نوع نصب: زیرشیری PSP و رزوه‌ای PST
کاتالوگ سازنده تأکید می‌کند که پرشر سوئیچ PS در هر وضعیتی قابل نصب است و جهت نصب روی عملکرد آن اثری ندارد؛ فقط باید مطمئن شوید هوایی در مدار باقی نمانده است.
نسخه زیرشیری (PSP)
این نسخه با چهار پیچ M5×45 استاندارد ISO 4762 با کلاس مقاومتی 12.9 (همراه سوئیچ) روی یک سطح تخت بسته می‌شود و گشتاور بستن پیچ‌ها ۸ نیوتن‌متر است. آب‌بندی با یک اورینگ 2025 (6.07×1.78) انجام می‌شود. سطح نصب باید تختی 0.01 در 100 میلی‌متر و زبری 0.8 میکرون یا بهتر داشته باشد؛ در غیر این صورت روغن از بین سوئیچ و سطح نصب نشت می‌کند.
مزیت مهم نسخه PSP، امکان نصب در استک مدولار است. با زیرشیری‌های ISO 4401-03 (CETOP 03) دیپلماتیک، سوئیچ مستقیماً در کنار شیرهای مدولار قرار می‌گیرد: زیرشیری کد 1950611 سوئیچ را به خط A یا B (بسته به محل پیچ مسدودکننده) و زیرشیری کد 1950621 به خط P وصل می‌کند. حداکثر فشار این زیرشیری‌ها ۳۵۰ بار است.
نسخه رزوه‌ای (PST)
در نسخه PST یک صفحه رابط با رزوه ماده 1/4″ BSP از کارخانه روی سوئیچ نصب شده است تا بتوان آن را مستقیم به لوله یا بلوک وصل کرد. این صفحه دو سوراخ برای پیچ‌های M5×50 هم دارد تا سوئیچ در صورت نیاز روی بدنه دستگاه محکم شود. نسخه رزوه‌ای برای پایش فشار در نقاط دلخواه مدار، مثل خط خروجی پمپ یا ورودی آکومولاتور، انتخاب ساده‌تری است.
تنظیم پرشر سوئیچ و نقش هیسترزیس
برای تنظیم، یک گیج فشار دقیق کنار سوئیچ ببندید، فشار مدار را به‌آرامی تا عدد مورد نظر بالا ببرید و ولوم را بچرخانید تا کنتاکت دقیقاً در همان فشار تغییر وضعیت دهد. صفحه مدرج روی سوئیچ برای تنظیم اولیه مناسب است، ولی برای نقطه‌های حساس، عدد نهایی را با گیج کنترل کنید.
هیسترزیس اختلاف بین فشار وصل و فشار قطع است و وجود آن ضروری است؛ بدون آن، سوئیچ در نزدیکی نقطه تنظیم مدام قطع و وصل می‌شود. در سری PS این اختلاف با بالا رفتن فشار تنظیم بیشتر می‌شود. طبق منحنی‌های کاتالوگ، برای PS*6 با تنظیم حدود ۳۵۰ بار، اختلاف قطع و وصل تقریباً بین ۱۱ تا ۲۰ بار است. در طراحی منطق فرمان، مثلاً برای خاموش و روشن کردن پمپ شارژ آکومولاتور، این فاصله را در نظر بگیرید.
کاربردهای پرشر سوئیچ پیستونی PS
- پرس‌های هیدرولیک: فرمان برگشت رام یا شروع زمان نگهداری پس از رسیدن به نیروی پرس.
- شارژ آکومولاتور: خاموش و روشن کردن پمپ یا شیر تخلیه بار بر اساس فشار آکومولاتور.
- گیره‌ها و فیکسچرها: تأیید فشار کافی گیره پیش از شروع ماشین‌کاری.
- حفاظت سیستم: هشدار یا توقف خط در صورت افزایش بیش از حد فشار یا افت فشار روانکاری و پایلوت.
- ماشین‌های تزریق پلاستیک و یونیت‌های صنعتی: پایش فشار در مراحل مختلف سیکل کاری.
سیال هیدرولیک و نکات نگهداری
برای سری PS از روغن‌های هیدرولیک معدنی نوع HL یا HM طبق ISO 6743-4 با آب‌بند NBR (کد N) استفاده کنید. برای سیالات HFDR (استرهای فسفات) نسخه با آب‌بند FPM (کد V) لازم است و برای سیالات HFA، HFB و HFC باید با واحد فنی سازنده مشورت کرد. دمای سیال بالاتر از ۸۰ درجه، روغن و آب‌بندها را زودتر فرسوده می‌کند. تمیزی روغن در کلاس 20/18/15 یا بهتر، حرکت روان پیستون و دقت تکرارپذیری سوئیچ را حفظ می‌کند.
| نشانه | علت احتمالی | راه‌حل پیشنهادی |
|---|---|---|
| سوئیچ در فشار تنظیم‌شده عمل نمی‌کند | رنج نامناسب، تنظیم اشتباه یا گیر کردن پیستون بر اثر آلودگی | کنترل رنج و تنظیم مجدد با گیج؛ شستشوی سوئیچ و بررسی فیلتراسیون |
| قطع و وصل‌های پشت‌سرهم و بی‌دلیل | نوسان فشار مدار یا نقطه تنظیم بسیار نزدیک به فشار کاری | فاصله دادن نقطه تنظیم از فشار عادی مدار و بررسی منبع نوسان |
| سوخته شدن کنتاکت | جریان بار القایی بیشتر از حد مجاز | استفاده از رله واسط یا ورودی PLC به جای فرمان مستقیم بوبین |
| نشتی روغن در محل نصب | اورینگ آسیب‌دیده یا سطح نصب ناصاف | تعویض اورینگ و بستن پیچ‌ها با گشتاور ۸ نیوتن‌متر |
PS دیپلماتیک یا HED8 رکسروت؟
هر دو سوئیچ از نوع پیستونی هستند و برای فشارهای بالا ساخته شده‌اند، بنابراین در بیشتر کاربردها جایگزین یکدیگر محسوب می‌شوند. پرشر سوئیچ رکسروت HED8 گزینه رایج در مدارهای مبتنی بر تجهیزات بوش رکسروت است و PS دیپلماتیک با چهار رنج تا ۶۳۰ بار، حداکثر فشار کاری ۶۵۰ بار و امکان نصب در استک مدولار CETOP 03، انتخابی منطقی برای مدارهای ساخته‌شده با شیرهای دیپلماتیک است. پیش از جایگزینی، ابعاد نصب، نوع کانکتور و رنج فشار را با هم مقایسه کنید. برای دیدن سایر مدل‌ها به صفحه پرشر سوئیچ هیدرولیک سر بزنید.
خرید پرشر سوئیچ دیپلماتیک PS از ایسوا
مشاورین هیدرولیک ایسوا پرشر سوئیچ Duplomatic PS اصل را در هر چهار رنج فشار و هر دو نوع نصب تأمین می‌کند. کافی است کد کامل سوئیچ یا تصویر پلاک قطعه قبلی را ارسال کنید. اگر رنج مناسب، نوع نصب یا معادل رکسروت و سایر برندها را نمی‌دانید، کارشناسان ما بر اساس فشار کاری مدار و نوع فرمان الکتریکی، مدل دقیق را پیشنهاد می‌دهند. برای استعلام قیمت و موجودی از صفحه تماس با ما در ارتباط باشید.
سوالات متداول درباره پرشر سوئیچ PS
تفاوت PSP و PST چیست؟
PSP نسخه زیرشیری است که روی سطح تخت یا زیرشیری‌های CETOP 03 بسته می‌شود؛ PST صفحه رابط با رزوه 1/4″ BSP دارد و مستقیم به لوله یا بلوک وصل می‌شود.
کدام رنج فشار را انتخاب کنم؟
رنجی که نقطه تنظیم شما در میانه آن باشد. همچنین مطمئن شوید پیک فشار مدار از حداکثر فشار کاری مدل (۳۵۰ یا ۶۵۰ بار) بیشتر نمی‌شود.
آیا PS می‌تواند مستقیماً بوبین شیر برقی را فرمان دهد؟
در ولتاژهای پایین AC و DC، اگر جریان بوبین از حد مجاز بار القایی کمتر باشد، بله؛ ولی برای عمر بیشتر کنتاکت، استفاده از رله واسط یا ورودی PLC توصیه می‌شود.
دقت تکرارپذیری سوئیچ چقدر است؟
طبق کاتالوگ دیپلماتیک، تکرارپذیری کمتر از ±۱ درصد فشار تنظیم است.
| رنج تنظیم فشار |
3–35 / 6–140 / 10–350 / 20–630 بار |
|---|---|
| حداکثر فشار کاری |
350 بار (رنج 2 و 4)، 650 بار (رنج 6 و 8) |
| نوع اتصال |
زیرشیری (PSP) / رزوه 1/4″ BSP (PST) |
| تکرارپذیری |
کمتر از ±1٪ فشار تنظیم |
| کنتاکت |
میکروسوئیچ تبدیلی، کانکتور EN 175301-803 |
| درجه حفاظت |
IP65 |
| وزن |
0.67 کیلوگرم |
محصولات مرتبط

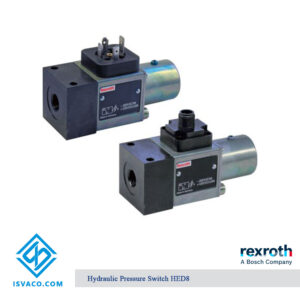

پرشر سوئیچ HED8
