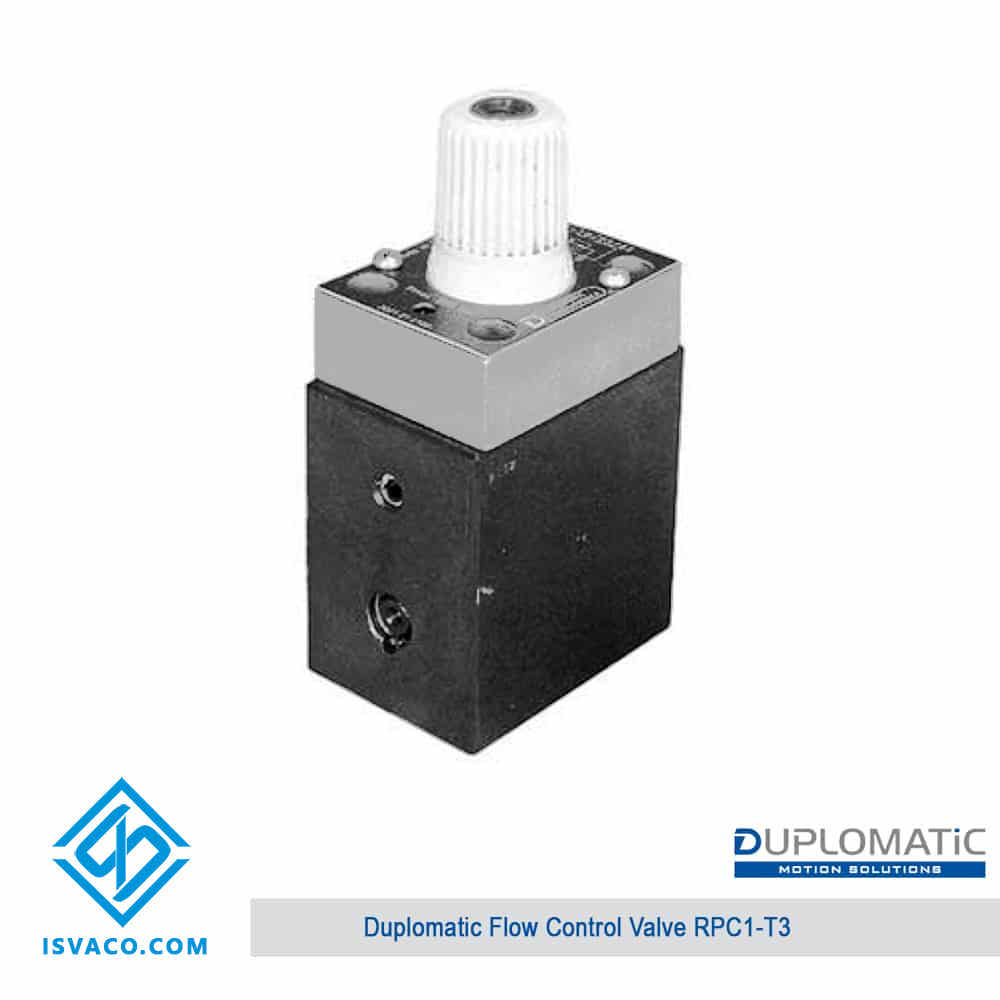

بررسی جامع و تحلیل فنی شیر فلو کنترل دیپلماتیک RPC1-T3

شیرهای کنترل جریان در سیستم‌های هیدرولیک مدرن، نقش قلب تپنده‌ی تنظیم سرعت عملگرها را ایفا می‌کنند. در میان برندهای مطرح جهانی، تجهیزات هیدرولیک دیپلماتیک (Duplomatic) ایتالیا به دلیل دقت ساخت و قابلیت اطمینان بالا، جایگاه ویژه‌ای در صنایع سنگین و دقیق دارند. این مقاله به بررسی عمیق و موشکافانه یکی از پرکاربردترین تجهیزات این شرکت، یعنی فلو کنترل دیپلماتیک RPC1-T3 می‌پردازد. این تجهیز که یک شیر کنترل جریان سه راهه با جبران‌کننده فشار و دما است، راهکاری ایده‌آل برای سیستم‌هایی است که نیاز به پایداری سرعت مستقل از تغییرات بار و دما دارند. در این نوشتار، از منظر مهندسی مکانیک و طراحی مدار، تمامی جوانب عملکردی، نصب، نگهداری و مزایای استفاده از فلو کنترل Duplomatic RPC1-T3 را تشریح خواهیم کرد.

ماهیت عملکردی و مبانی تکنیکال فلو کنترل دیپلماتیک RPC1-T3

شیر فلو کنترل دیپلماتیک RPC1-T3 در دسته‌بندی شیرهای کنترل جریان سه راهه (Three-Way Flow Control Valves) قرار می‌گیرد. برخلاف شیرهای دو راهه که صرفاً یک گلوگاه متغیر در مسیر عبور سیال ایجاد می‌کنند، مدل RPC1-T3 دارای مکانیزم پیچیده‌تری است که هدف اصلی آن صرفه‌جویی در انرژی و افزایش دقت است. این شیر برای نصب بر روی زیرشیرهای استاندارد ISO 4401-03 (CETOP 03) طراحی شده است که سازگاری آن را با طیف وسیعی از یونیت‌های هیدرولیک تضمین می‌کند.

ویژگی بارز این محصول، قابلیت “جبران‌سازی فشار” (Pressure Compensated) و “جبران‌سازی دما” (Temperature Compensated) است. در سیستم‌های هیدرولیک ساده، با افزایش فشار بار (Load)، دبی عبوری از یک اوریفیس ثابت کاهش می‌یابد. اما در فلو کنترل Duplomatic RPC1-T3، یک اسپول داخلی (Hydrostat) به صورت لحظه‌ای تغییرات فشار را رصد کرده و سطح مقطع عبور سیال را به‌گونه‌ای تنظیم می‌کند که دبی خروجی همواره ثابت بماند. این ویژگی برای کاربردهایی نظیر ماشین‌ابزارها که سرعت پیشروی ابزار باید علیرغم تغییر سختی قطعه‌کار ثابت بماند، حیاتی است. علاوه بر این، تغییرات ویسکوزیته روغن ناشی از تغییر دما نیز توسط طراحی خاص شیارهای عبور روغن، خنثی شده و پایداری سیستم در بازه‌های دمایی طولانی حفظ می‌گردد.

مکانیزم سه راهه بودن در این شیر به این معناست که دبی روغن ورودی به دو بخش تقسیم می‌شود: بخش تنظیم شده که به سمت مصرف‌کننده (پورت A) می‌رود و بخش مازاد که مستقیماً به مخزن (پورت T) بازگردانده می‌شود. این فرآیند در فشار کاری بار انجام می‌شود، نه در فشار حداکثری شیر اطمینان (Relief Valve). این نکته کلیدی باعث می‌شود که فلو کنترل دیپلماتیک RPC1-T3 نسبت به مدل‌های دو راهه، گرمای کمتری تولید کرده و راندمان انرژی سیستم را به‌طور چشمگیری افزایش دهد.

مشخصات فنی و پارامترهای عملیاتی (Technical Specifications)

برای مهندسان طراح و تکنسین‌های نگهداری، دسترسی به داده‌های دقیق عددی جهت انتخاب صحیح تجهیزات امری ضروری است. فلو کنترل Duplomatic RPC1-T3 برای عملکرد در شرایط سخت صنعتی طراحی شده و دارای مشخصات فنی برجسته‌ای است که آن را از رقبای هم‌رده متمایز می‌کند. بدنه این شیر از چدنی با کیفیت بالا ساخته شده که تحمل فشارهای بالا را ممکن می‌سازد و اجزای داخلی نظیر اسپول‌ها از فولاد سخت‌کاری شده و سنگ‌زنی شده تولید می‌شوند تا کمترین میزان نشتی و سایش را داشته باشند.

در جدول زیر، مهم‌ترین پارامترهای فنی این شیر جهت بررسی دقیق‌تر ارائه شده است:

یکی از نکات حائز اهمیت در خصوص فلو کنترل Duplomatic RPC1-T3، حساسیت آن نسبت به آلودگی روغن است. با توجه به تلرانس‌های بسیار دقیق بین اسپول و بدنه (در حد میکرون)، استفاده از فیلتراسیون مناسب با کلاس NAS 1638 code 9 یا ISO 4406:1999 class 20/18/15 الزامی است. عدم رعایت این استاندارد می‌تواند منجر به پدیده “چسبندگی اسپول” (Spool Sticking) و اختلال در جبران‌سازی فشار گردد. همچنین، طراحی این شیر به گونه‌ای است که وابستگی دبی به فشار در محدوده کاری تعریف شده، کمتر از 3% است که نشان‌دهنده دقت فوق‌العاده‌ی مهندسی ایتالیایی در ساخت این قطعه می‌باشد.

مزایای استفاده از سیستم سه راهه (Three-Way) در مدار هیدرولیک

انتخاب بین شیرهای دو راهه و سه راهه یکی از چالش‌های همیشگی طراحان مدار هیدرولیک است. استفاده از فلو کنترل دیپلماتیک RPC1-T3 به عنوان یک شیر سه راهه، مزایای استراتژیکی را برای سیستم به ارمغان می‌آورد که مستقیماً بر هزینه‌های عملیاتی و طول عمر قطعات تأثیرگذار است. درک عمیق این تفاوت‌ها برای توجیه اقتصادی خرید این قطعه ضروری است.

مزایای کلیدی عبارتند از:

• کاهش تولید حرارت: در شیرهای دو راهه (سری 2Way)، روغن مازاد بر نیاز سیستم مجبور است از شیر فشار شکن اصلی (Relief Valve) عبور کند. این عبور همواره در فشار ماکسیمم سیستم رخ می‌دهد که نتیجه آن تبدیل انرژی هیدرولیک به حرارت بسیار زیاد است. اما در فلو کنترل Duplomatic RPC1-T3، روغن مازاد با فشاری تنها اندکی بالاتر از فشار بار (Load Pressure) به تانک تخلیه می‌شود. این اختلاف فشار پایین‌تر، مستقیماً به معنای تولید گرمای کمتر است.

• افزایش عمر روغن و قطعات: حرارت دشمن اصلی سیستم‌های هیدرولیک است. با کاهش دمای کاری سیستم توسط این شیر، ویسکوزیته روغن در حد مطلوب باقی مانده، اکسیداسیون روغن به تاخیر می‌افتد و عمر آب‌بندها (O-rings & Seals) به شدت افزایش می‌یابد.

• پایداری سیستم: به دلیل وجود پورت تخلیه به تانک در ساختار T3، این شیر می‌تواند شوک‌های ناگهانی ناشی از توقف یا تغییر جهت سیلندر را بهتر مدیریت کند و رفتاری نرم‌تر به عملگرها ببخشد.

البته باید توجه داشت که شیرهای سه راهه نظیر این مدل، تنها می‌توانند یک مصرف‌کننده را تغذیه کنند و جریان مازاد را از دسترس خارج می‌کنند، بنابراین برای سیستم‌هایی که نیاز به استفاده همزمان از جریان مازاد برای عملگر دوم دارند (مدارهای سری)، مناسب نیستند. اما در کاربردهایی که اولویت با کنترل دقیق سرعت یک عملگر اصلی است، فلو کنترل دیپلماتیک RPC1-T3 بی‌رقیب عمل می‌کند.

دستورالعمل نصب، راه‌اندازی و کالیبراسیون دقیق

نصب صحیح تجهیزات هیدرولیک، ضامن عملکرد صحیح و طول عمر آن‌هاست. نصب فلو کنترل دیپلماتیک RPC1-T3 نیازمند رعایت پروتکل‌های خاصی است که اغلب توسط تکنسین‌های غیرمتخصص نادیده گرفته می‌شود. این شیر بر روی صفحه نصب (Subplate) استاندارد نصب می‌شود و هرگونه انحراف در سطح نشیمنگاه یا گشتاور بستن پیچ‌ها می‌تواند منجر به اعوجاج بدنه و گیر کردن اسپول داخلی شود.

مراحل و نکات کلیدی نصب عبارتند از:

1. آماده‌سازی سطح نصب: سطح بلوک زیرشیر باید کاملاً تمیز، تخت و عاری از هرگونه پلیسه یا خط و خش باشد. زبری سطح (Roughness) نباید از Ra 1.6 تجاوز کند و تختی سطح باید در حد 0.01/100 میلی‌متر باشد.

2. بررسی اورینگ‌ها: قبل از قرار دادن شیر، از سلامت و جایگذاری صحیح اورینگ‌های کف شیر اطمینان حاصل کنید. استفاده از اورینگ‌های غیر اصلی با سختی (Shore A) نامناسب می‌تواند منجر به نشتی داخلی یا خارجی شود.

3. گشتاور بستن پیچ‌ها: پیچ‌های آلن باید به صورت ضربدری و با گشتاور مشخص (معمولاً 5 نیوتن‌متر برای پیچ‌های M5 گرید 8.8) سفت شوند. سفت کردن بیش از حد باعث دفرمه شدن میکرونی بدنه و قفل شدن اسپول جبران‌کننده می‌شود.

4. هواگیری: پس از نصب و روشن کردن پمپ، باید سیستم هواگیری شود. وجود هوا در مدار باعث عملکرد ناپایدار و ایجاد صدای “جیغ” در هنگام عبور روغن از گلوگاه شیر می‌شود.

برای تنظیم دبی در فلو کنترل Duplomatic RPC1-T3، فلکه مدرج روی شیر تعبیه شده است. این فلکه معمولاً دارای چندین دور گردش (مثلاً 3 یا 5 دور) است که امکان تنظیم دقیق را فراهم می‌کند. روی بدنه شیر خط‌کشی‌های مرجع وجود دارد. توصیه می‌شود تنظیمات در دمای کاری نرمال سیستم (حدود 40 تا 50 درجه سانتی‌گراد) انجام شود تا خطای ناشی از تغییر ویسکوزیته در شروع کار سرد به حداقل برسد. همچنین، برای جلوگیری از تغییر ناخواسته تنظیمات در اثر لرزش دستگاه، حتماً از پیچ قفل‌کننده کنار فلکه یا مهره قفلی استفاده نمایید.

عیب‌یابی (Troubleshooting) و نگهداری پیشگیرانه

حتی با کیفیت‌ترین تجهیزات صنعتی مانند محصولات دیپلماتیک نیز در صورت عدم نگهداری صحیح دچار اختلال می‌شوند. تجربه نشان داده است که بیش از 80 درصد خرابی‌های مربوط به فلو کنترل دیپلماتیک RPC1-T3 ناشی از آلودگی روغن است. از آنجا که این شیر دارای مجاری بسیار باریک و اسپول‌های حساس است، ذرات معلق می‌توانند مانع حرکت آزادانه اسپول جبران‌کننده (Compensator Spool) شوند.

در جدول زیر، شایع‌ترین مشکلات، دلایل احتمالی و راهکارهای رفع آن‌ها لیست شده است:

برای نگهداری پیشگیرانه، پیشنهاد می‌شود هر 3 ماه یکبار، وضعیت ظاهری شیر، عدم وجود نشتی و صحت عملکرد قفل تنظیم بررسی شود. همچنین در بازه‌های زمانی تعویض روغن هیدرولیک، شستشوی شیر با حلال‌های صنعتی مخصوص و بادگیری با هوای فشرده خشک، می‌تواند عمر مفید فلو کنترل Duplomatic RPC1-T3 را تا چندین سال افزایش دهد. اگر متوجه شدید که شیر تنها در یک جهت جریان را کنترل می‌کند و در جهت دیگر جریان آزاد است، باید بدانید که مدل‌های دارای چک‌ولو (Check Valve) داخلی یک‌طرفه عمل می‌کنند و در نصب باید به جهت فلش روی پلاک شیر دقت کنید (هرچند مدل RPC1-T3 معمولا برای کنترل ورودی استفاده می‌شود و مسیر برگشت ندارد مگر با مدار جانبی).

نتیجه‌گیری و جمع‌بندی نهایی

در دنیای مهندسی هیدرولیک، انتخاب قطعاتی که تعادل میان قیمت، کیفیت و عملکرد را حفظ کنند، هنری است که نیاز به تخصص دارد. فلو کنترل دیپلماتیک RPC1-T3 به عنوان یک شیر کنترل جریان سه راهه با قابلیت جبران‌سازی فشار و دما، نمادی از مهندسی دقیق اروپایی است. این تجهیز با ارائه دبی ثابت و مستقل از تغییرات بار، نه تنها دقت ماشین‌آلات را تضمین می‌کند، بلکه با مکانیزم تخلیه مازاد به تانک در فشار پایین، به بهینه‌سازی مصرف انرژی کمک شایانی می‌نماید.

استفاده از عبارت فلو کنترل Duplomatic RPC1-T3 در لیست تجهیزات (BOM) یک پروژه، نشان‌دهنده درک طراح از اهمیت پایداری حرارتی و دقت ابعادی است. با رعایت اصول نصب استاندارد، فیلتراسیون دقیق و نگهداری دوره‌ای، این شیر می‌تواند سال‌ها عملکرد بی‌نقص را در سخت‌ترین شرایط محیطی ارائه دهد. برای صنایع تزریق پلاستیک، پرس‌های هیدرولیک، خطوط نورد و سیستم‌های اتوماسیون صنعتی، سرمایه‌گذاری بر روی این مدل از شیرهای دیپلماتیک، سرمایه‌گذاری بر روی کیفیت نهایی محصول و کاهش زمان‌های توقف (Downtime) خواهد بود.
