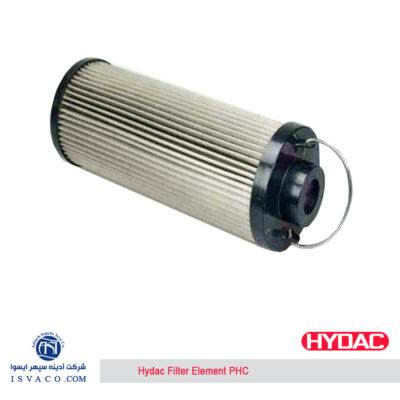

فیلتر المنت هیداک PHC

سایز مش: 10 میکرون و 20 میکرون

حداکثر فشار: 10 بار

سایز المنت: 2700 … 0030

ویژگی‌های فیلتر المنت HYDAC PHC:

عناصر فیلتر کاغذی معمولاً برای کاربردهایی هستند که به سطوح پایین فیلتر نیاز دارند.

کاربردهای معمولی، برای مثال، فشرده‌کننده‌های زباله برای فیلتر کردن روغن‌های روانکاری یا روغن‌های با ویسکوزیته بالا > ISO VG 100 است.

عنصر فیلتر از الیاف ارگانیک به طور تصادفی که با یک چسب سفت می شوند ساخته شده است.

در مقایسه با عناصر P/HC، عناصر P دارای عمق پلیسه کمتری هستند.

عناصر کاغذی “P/HC” در فیلترهای خط برگشت ما استفاده می شود.

بررسی جامع فنی و عملکردی فیلتر المنت هیداک PHC در سیستم‌های هیدرولیک پیشرفته

در دنیای مهندسی مکانیک و سیستم‌های انتقال قدرت سیال، آلودگی روغن به عنوان عامل اصلی تخریب و توقف خطوط تولید شناخته می‌شود. بر اساس آمارهای معتبر صنعتی، بیش از ۷۵ تا ۸۰ درصد از خرابی‌های سیستم‌های هیدرولیک ناشی از آلودگی سیال است. در این میان، فیلتر المنت هیداک PHC به عنوان یکی از پیشرفته‌ترین راهکارهای تصفیه و محافظت از مدار، نقشی استراتژیک ایفا می‌کند. انتخاب یک فیلتر المنت مناسب تنها یک تصمیم خرید قطعه یدکی نیست، بلکه یک استراتژی نگهداری و تعمیرات (RCM) محسوب می‌شود که مستقیماً بر بازدهی کلی سیستم (OEE) تأثیرگذار است.

سیستم‌های هیدرولیک مدرن با فشارهای کاری بالاتر و تلرانس‌های بسیار دقیق‌تر (در حد میکرون) بین قطعات متحرک نظیر اسپول‌های شیرهای کنترل و پیستون‌های پمپ کار می‌کنند. ورود ذرات ساینده، حتی در ابعاد میکروسکوپی، می‌تواند منجر به پدیده سایش سه جسمی (Three-body abrasion)، فرسایش و در نهایت قفل شدن سیستم شود. فیلتر المنت Hydac PHC با بهره‌گیری از تکنولوژی‌های نوین در ساخت مدیای فیلتراسیون، تضمین‌کننده سطح تمیزی روغن مطابق با استانداردهای ISO 4406 و NAS 1638 است. این مقاله با هدف تشریح دقیق مشخصات فنی، مزایای عملیاتی و نکات حیاتی در انتخاب و نگهداری این تجهیزات تدوین شده است تا مهندسان و مدیران فنی بتوانند با دیدی باز نسبت به ارتقای سطح حفاظت سیستم‌های خود اقدام نمایند. در ادامه به تحلیل عمیق ساختار این المنت‌ها و چرایی برتری آن‌ها در شرایط سخت صنعتی خواهیم پرداخت.

تحلیل ساختار مهندسی و تکنولوژی مواد در فیلتر المنت هیداک PHC

یکی از وجوه تمایز اصلی فیلتر المنت هیداک PHC، ساختار چندلایه و مهندسی شده‌ی مدیای آن است. برخلاف فیلترهای کاغذی ساده که تنها بر اساس فیلتراسیون سطحی عمل می‌کنند، این المنت‌ها از تکنولوژی فیلتراسیون عمقی (Depth Filtration) بهره می‌برند. هسته اصلی این تکنولوژی، استفاده از الیاف شیشه (Micro-Glass) با ساختار نامنظم و چگالی متغیر است. این ساختار باعث می‌شود تا ذرات آلاینده نه تنها در سطح بیرونی فیلتر، بلکه در لایه‌های درونی آن نیز به دام بیفتند. این ویژگی ظرفیت نگهداری آلودگی (Dirt Holding Capacity) را به طرز چشمگیری افزایش می‌دهد.

در طراحی فیلتر المنت Hydac PHC، لایه‌های مختلفی تعبیه شده است که هر کدام وظیفه خاصی را بر عهده دارند. معمولاً یک لایه محافظ بیرونی برای جلوگیری از آسیب‌های فیزیکی هنگام نصب و جریان‌های تلاطمی وجود دارد. پس از آن، لایه‌های پیش‌فیلتر قرار دارند که ذرات درشت‌تر را جذب کرده و از اشباع زودرس لایه‌های اصلی جلوگیری می‌کنند. لایه اصلی فیلتراسیون که از الیاف میکروگلس تشکیل شده است، وظیفه جداسازی ذرات ریز در ابعاد میکرون (مثلاً ۳، ۵، ۱۰ یا ۲۰ میکرون) را بر عهده دارد. در نهایت، یک لایه پشتیبان (Support Mesh) از جنس استیل یا پلیمر مقاوم، ساختار فیلتر را در برابر اختلاف فشار بالا حفظ کرده و از فروپاشی (Collapse) مدیای فیلتر جلوگیری می‌کند.

پایداری ساختاری در برابر نوسانات فشار (Flow Fatigue) یکی دیگر از پارامترهای حیاتی در طراحی این المنت‌هاست. در سیستم‌های هیدرولیک، جریان روغن همواره ثابت نیست و با شروع به کار پمپ‌ها یا تغییر وضعیت شیرها، شوک‌های فشاری به فیلتر وارد می‌شود. ساختار چین‌خوردگی (Pleating) در فیلتر المنت هیداک PHC به گونه‌ای طراحی شده که سطح تماس حداکثری را فراهم کند و در عین حال در برابر خمش و تغییر شکل ناشی از شوک‌های هیدرولیکی مقاوم باشد. این پایداری باعث می‌شود که حتی در شرایط کاری سخت و فشارهای بالا، فاصله بین چین‌ها حفظ شده و راندمان فیلتراسیون کاهش نیابد. استفاده از چسب‌های اپوکسی یا پلی‌اورتان مخصوص برای اتصال مدیا به کلاهک‌های انتهایی (End Caps) نیز تضمین می‌کند که هیچ‌گونه نشتی داخلی (Bypass) از کنار فیلتر رخ ندهد و تمامی جریان سیال مجبور به عبور از مدیای فیلتر باشد.

جدول مشخصات فنی عمومی سری PHC

پارامتر فنی	محدوده / مشخصات	توضیحات تکمیلی
جنس مدیا	الیاف شیشه (Micro-Glass)، مش سیمی، کاغذ سلولزی	مدل‌های میکروگلس بیشترین راندمان را دارند.
دقت فیلتراسیون	۳، ۵، ۱۰، ۲۰، ۲۵ میکرون (Absolute)	بر اساس نیاز حساس‌ترین قطعه سیستم انتخاب می‌شود.
نسبت بتا (Beta Ratio)	$\beta_x \ge 1000$	نشان‌دهنده راندمان ۹۹.۹ درصد در جذب ذرات.
فشار فروپاشی	۲۰ بار تا ۲۱۰ بار (بسته به سری)	مقاومت در برابر اختلاف فشار دو طرف المنت.
دمای کاری	۳۰- تا ۱۰۰+ درجه سانتی‌گراد	سازگار با انواع روغن‌های هیدرولیک و روانکارها.
جنس O-Ring	NBR (نیتریل)، Viton (فلوئوروکربن)	انتخاب بر اساس نوع سیال و دمای کاری.

اهمیت ضریب بتا و راندمان فیلتراسیون در فیلتر المنت Hydac PHC

در مباحث تخصصی هیدرولیک، صرفاً بیان دقت فیلتراسیون (مثلاً ۱۰ میکرون) کافی نیست. شاخص اصلی کیفیت و عملکرد فیلتر المنت Hydac PHC، ضریب بتا (Beta Ratio) است. این شاخص که حاصل آزمون‌های استاندارد چندگذر (Multi-Pass Test) مطابق با ISO 16889 است، نسبت تعداد ذرات بزرگتر از یک اندازه مشخص در ورودی فیلتر به تعداد همان ذرات در خروجی فیلتر را بیان می‌کند. بسیاری از فیلترهای متفرقه ممکن است ادعای ۱۰ میکرون داشته باشند، اما ضریب بتای آن‌ها پایین (مثلاً ۲ یا ۱۰) باشد، که به معنای راندمان پایین (۵۰ یا ۹۰ درصد) است.

فیلتر المنت هیداک PHC معمولاً با ضریب بتای ۱۰۰۰ یا بیشتر ( $\beta_x \ge 1000$ ) عرضه می‌شود. این بدان معناست که از هر ۱۰۰۰ ذره آلاینده با اندازه مشخص که وارد فیلتر می‌شود، تنها ۱ ذره اجازه خروج پیدا می‌کند. این سطح از راندمان (۹۹.۹٪) برای محافظت از قطعات حساس مانند شیرهای سروو (Servo Valves) و پمپ‌های پیستونی محوری ضروری است. استفاده از فیلترهایی با ضریب بتای بالا، به طور مستقیم باعث کاهش سطح تمیزی روغن (کاهش کدهای ISO 4406) می‌شود.

پایداری ضریب بتا در طول عمر فیلتر نیز بسیار حائز اهمیت است. در فیلترهای بی‌کیفیت، با افزایش اختلاف فشار ناشی از جذب آلودگی، ساختار مدیا باز شده و ذرات اجازه عبور پیدا می‌کنند (پدیده Unloading). اما در فیلتر المنت هیداک PHC، به دلیل ساختار مستحکم و استفاده از مش‌های محافظ، ضریب بتا حتی در اختلاف فشارهای بالا (نزدیک به نقطه تعویض) نیز ثابت باقی می‌ماند. این ویژگی اطمینان می‌دهد که سیستم در تمام طول سیکل کاری فیلتر، تحت حفاظت کامل قرار دارد. عدم توجه به این پارامتر می‌تواند منجر به ورود ناگهانی حجم عظیمی از آلودگی به سیستم در لحظات بحرانی شود که عواقب جبران‌ناپذیری برای تجهیزات گران‌قیمت هیدرولیک به همراه خواهد داشت. بنابراین، هنگام انتخاب فیلتر، مهندسان باید همواره نمودارهای ضریب بتا نسبت به اختلاف فشار را بررسی نمایند.

تأثیر استفاده از فیلتر المنت هیداک PHC بر کاهش هزینه‌های عملیاتی (OPEX)

شاید در نگاه اول، هزینه خرید فیلتر المنت هیداک PHC نسبت به نمونه‌های متفرقه یا با کیفیت پایین‌تر، بیشتر به نظر برسد. اما در تحلیل‌های اقتصادی مهندسی، باید به هزینه چرخه عمر (LCC) و هزینه کل مالکیت (TCO) توجه نمود. استفاده از فیلتراسیون با کیفیت بالا، سرمایه‌گذاری است که بازگشت سرمایه آن از طریق کاهش هزینه‌های تعمیرات و توقف تولید محقق می‌شود.

اولین تأثیر مستقیم، افزایش عمر مفید روغن هیدرولیک است. ذرات فلزی معلق در روغن، به عنوان کاتالیزور عمل کرده و فرآیند اکسیداسیون روغن را تسریع می‌کنند. با حذف مؤثر این ذرات توسط فیلتر المنت Hydac PHC، خواص شیمیایی و فیزیکی روغن برای مدت طولانی‌تری حفظ می‌شود. این امر فواصل تعویض روغن را افزایش داده و هزینه‌های خرید روغن نو و امحای روغن کارکرده را به شدت کاهش می‌دهد. با توجه به حجم بالای مخازن در صنایع بزرگ (مانند فولاد یا سیمان)، این صرفه‌جویی می‌تواند ارقام قابل توجهی باشد.

دومین محور کاهش هزینه، مربوط به قطعات یدکی است. پمپ‌ها و شیرهای هیدرولیک از گران‌ترین قطعات صنعتی هستند. سایش ناشی از آلودگی، عمر این قطعات را به کسری از عمر نامی آن‌ها کاهش می‌دهد. به عنوان مثال، یک پمپ پیستونی که باید ۲۰,۰۰۰ ساعت کار کند، در صورت وجود آلودگی ممکن است در کمتر از ۵,۰۰۰ ساعت از کار بیفتد. با نصب فیلتر المنت هیداک PHC و دستیابی به سطح تمیزی مطلوب، عمر قطعات به مقادیر طراحی نزدیک شده و بودجه خرید قطعات یدکی به شدت کاهش می‌یابد.

مزایای کلیدی اقتصادی و فنی:

کاهش زمان توقف برنامه‌ریزی نشده (Downtime): جلوگیری از خرابی‌های ناگهانی ناشی از گیر کردن شیرها.
بهبود راندمان انرژی: روغن تمیز اصطکاک کمتری ایجاد کرده و انتقال حرارت بهتری دارد.
کاهش نرخ نشتی: ذرات آلوده باعث خراشیدگی سیل‌ها و اورینگ‌ها می‌شوند؛ حذف آن‌ها عمر آب‌بندها را افزایش می‌دهد.
افزایش قابلیت اطمینان سیستم: تضمین عملکرد دقیق و تکرارپذیر ماشین‌آلات، به ویژه در سیستم‌های اتوماسیون.
ظرفیت بالای نگهداری آلودگی: فواصل طولانی‌تر تعویض فیلتر به معنای کاهش هزینه خرید فیلتر و هزینه نیروی انسانی برای تعویض است.

کاربردهای صنعتی و الزامات نصب فیلتر المنت Hydac PHC

گستره‌ی کاربرد فیلتر المنت هیداک PHC بسیار وسیع است و تقریباً تمامی صنایعی که از سیستم‌های هیدرولیک و روانکاری استفاده می‌کنند را پوشش می‌دهد. هر صنعت بر اساس شرایط محیطی، نوع سیال و حساسیت تجهیزات، نیازهای خاصی دارد که سری PHC با تنوع متریال و میکرون‌بندی خود به آن‌ها پاسخ می‌دهد. شناخت دقیق محل نصب و کاربرد، شرط لازم برای بهره‌برداری صحیح از این تجهیزات است.

در صنایع فولاد و نورد، شرایط محیطی بسیار خشن و آلوده است. وجود گرد و غبار محیطی، رطوبت بالا و نوسانات دمایی شدید، چالش‌های بزرگی برای سیستم‌های هیدرولیک ایجاد می‌کند. در این صنایع، از فیلتر المنت Hydac PHC در خطوط فشار (Pressure Line) برای محافظت از شیرهای سروو و پروپورشنال که مسئول کنترل دقیق ضخامت ورق‌ها هستند، استفاده می‌شود. همچنین در خطوط برگشت (Return Line) برای حذف آلودگی‌های تولید شده در سیستم قبل از بازگشت به مخزن کاربرد دارند.

در صنعت تزریق پلاستیک، دقت و تکرارپذیری سیکل‌های تولید حیاتی است. هرگونه تغییر در سرعت یا فشار جک‌ها ناشی از آلودگی شیرها، منجر به تولید قطعات معیوب (Scrap) می‌شود. استفاده از این المنت‌ها تضمین می‌کند که کیفیت قطعات تولیدی ثابت مانده و ضایعات به حداقل برسد. همچنین در توربین‌های بادی و نیروگاه‌ها، که دسترسی برای تعمیرات دشوار و هزینه‌بر است، قابلیت اطمینان بالای این فیلترها و عمر طولانی آن‌ها (High Dirt Holding Capacity) یک مزیت رقابتی بزرگ محسوب می‌شود.

نکات مهم در نصب این فیلترها شامل توجه به جهت جریان (Flow Direction) است. معمولاً جریان در این المنت‌ها از خارج به داخل (Out-to-In) است، اما باید حتماً به مستندات فنی و فلش‌های روی بدنه المنت توجه کرد. همچنین هواگیری محفظه فیلتر (Bleeding) پس از تعویض المنت برای جلوگیری از پدیده کاویتاسیون و ضربه قوچ، الزامی است. بررسی وضعیت کاسه نمدها و اورینگ‌های درپوش فیلتر در هر بار تعویض فیلتر المنت هیداک PHC، از نشتی‌های احتمالی و ورود هوا به سیستم جلوگیری می‌کند.

راهنمای تشخیص زمان تعویض و عیب‌یابی فیلتر المنت هیداک PHC

یکی از سوالات متداول فنی، زمان دقیق تعویض فیلتر المنت هیداک PHC است. اتکا به زمان‌بندی تقویمی (مثلاً هر ۶ ماه یکبار) روشی دقیق و علمی نیست، زیرا نرخ ورود آلودگی به سیستم متغیر است. بهترین روش، استفاده از نشانگرهای انسداد (Clogging Indicators) است. این تجهیزات اختلاف فشار (Differential Pressure – $\Delta P$ ) ورودی و خروجی فیلتر را اندازه می‌گیرند.

با تجمع ذرات آلاینده در مدیای فیلتر، منافذ عبور روغن بسته شده و اختلاف فشار افزایش می‌یابد. سازندگان معمولاً فشاری را به عنوان نقطه هشدار و فشاری را به عنوان نقطه بای‌پس (Bypass) تعیین می‌کنند. برای مثال، اگر شیر بای‌پس روی ۳ بار تنظیم شده باشد، نشانگر معمولاً در فشار ۲.۵ بار هشدار تعویض می‌دهد. تعویض به موقع فیلتر المنت Hydac PHC قبل از باز شدن شیر بای‌پس حیاتی است، زیرا در صورت باز شدن بای‌پس، روغن بدون فیلتراسیون وارد سیستم شده و تمام آلودگی‌های جمع شده ممکن است به یکباره وارد مدار شوند.

علائم هشدار دهنده و اقدامات لازم:

فعال شدن نشانگر الکتریکی یا بصری: بلافاصله باید برای تهیه و تعویض المنت برنامه‌ریزی شود. ادامه کار در این وضعیت ریسک بالایی دارد.
کاهش سرعت عملگرها: اگر سیلندرها یا هیدروموتورها کندتر از حد معمول حرکت می‌کنند، ممکن است نشانه گرفتگی فیلتر و کاهش دبی عبوری باشد.
صدای غیرعادی پمپ: گرفتگی فیلتر مکش (Suction) می‌تواند باعث بروز پدیده کاویتاسیون و صدای زیاد پمپ شود. هرچند سری PHC بیشتر در خطوط فشار و برگشت استفاده می‌شود، اما بررسی کلی سیستم ضروری است.
افزایش دمای روغن: عبور روغن از فیلتر مسدود شده اصطکاک سیالاتی را بالا برده و منجر به تولید حرارت می‌شود.

در هنگام تعویض، بازرسی چشمی المنت مستعمل می‌تواند اطلاعات ارزشمندی ارائه دهد. وجود ذرات براق فلزی روی سطح بیرونی فیلتر المنت هیداک PHC نشان‌دهنده سایش قطعات داخلی پمپ یا شیرهاست. وجود لجن یا وارنیش (Varnish) نشان‌دهنده دمای بالای روغن یا پایان عمر مفید آن است. دفرمه شدن یا له شدن المنت نیز نشان‌دهنده عدم عملکرد صحیح شیر بای‌پس یا انتخاب نادرست فیلتر با فشار فروپاشی پایین بوده است.

معیارهای حیاتی در انتخاب صحیح فیلتر المنت Hydac PHC

انتخاب صحیح فیلتر المنت هیداک PHC نیازمند درک دقیق پارامترهای هیدرولیکی سیستم است. انتخاب اشتباه می‌تواند منجر به افت فشار بیش از حد، کاهش عمر فیلتر و یا آسیب به سیستم شود. مهندسان باید سه پارامتر اصلی را مد نظر قرار دهند: ویسکوزیته سیال، دبی عبوری و فشار کاری.

ویسکوزیته روغن در دماهای مختلف تغییر می‌کند. فیلتری که برای روغن هیدرولیک ۴۶ در دمای ۴۰ درجه سانتی‌گراد سایز شده است، ممکن است در لحظه استارت سرد (Cold Start) که ویسکوزیته بسیار بالاست، دچار افت فشار شدید شود. بنابراین، سایزینگ باید بر اساس بدترین شرایط کاری (معمولاً ویسکوزیته بالا در دمای پایین) انجام شود تا از باز شدن زود هنگام شیر بای‌پس جلوگیری گردد. فیلتر المنت Hydac PHC با طراحی بهینه کانال‌های جریان، افت فشار اولیه (Initial Delta P) پایینی دارد که این چالش را تا حد زیادی مرتفع می‌کند.

دبی عبوری (Flow Rate) عامل تعیین‌کننده بعدی است. باید توجه داشت که دبی پمپ همواره برابر با دبی عبوری از فیلتر نیست. در فیلترهای خط برگشت، دبی می‌تواند به دلیل اختلاف سطح مقطع سیلندرها (در جک‌های یک‌طرفه یا دوطرفه) تا دو برابر دبی پمپ افزایش یابد. عدم توجه به این ضریب تقویت دبی، باعث انتخاب فیلتر کوچک و اشباع سریع آن می‌شود.

در نهایت، سازگاری شیمیایی متریال فیلتر با سیال بسیار مهم است. برای روغن‌های معدنی استاندارد، مدیای میکروگلس و اورینگ‌های NBR مناسب هستند. اما برای سیالات مقاوم در برابر آتش (مانند استرهای فسفاته) یا سیالات پایه آب، باید از متریال‌های خاص و اورینگ‌های Viton یا EPR استفاده شود. سری فیلتر المنت هیداک PHC با تنوع بالای متریال، امکان پوشش‌دهی تمامی این سیالات را فراهم کرده است. مشاوره با کاتالوگ‌های فنی و جداول مقاومت شیمیایی قبل از خرید، برای جلوگیری از تورم اورینگ‌ها و تخریب مدیای فیلتر الزامی است.

سرمایه‌گذاری بر روی فیلتر المنت هیداک PHC و جایگزینی آن با نمونه‌های استاندارد، اقدامی پیشگیرانه و هوشمندانه در راستای مدیریت دارایی‌های فیزیکی است. این المنت‌ها با تلفیق تکنولوژی پیشرفته الیاف، طراحی مقاوم مکانیکی و ظرفیت بالای جذب آلودگی، تضمین‌کننده عملکرد بی‌وقفه و پایدار سیستم‌های هیدرولیک هستند. توجه به دستورالعمل‌های نصب، پایش مداوم نشانگرها و انتخاب دقیق مدل بر اساس نیازهای سیستم، کلید دستیابی به بالاترین بهره‌وری و کمترین هزینه تعمیرات خواهد بود.
