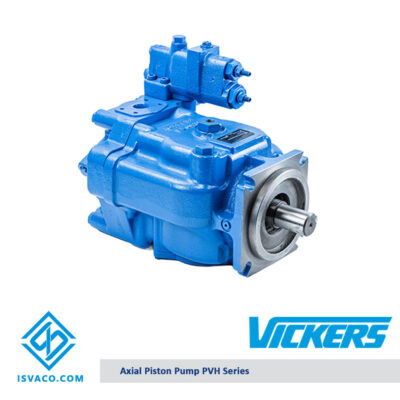

پمپ پیستونی ویکرز PVH

سایزهای پمپ: 57 الی 141

فشار کاری: 250bar

حداکثر فشار: 280bar

بررسی جامع فنی و مهندسی پمپ پیستونی ویکرز PVH: تحلیل عملکرد، انتخاب و نگهداری

در دنیای پیچیده سیستم‌های هیدرولیک صنعتی و موبایل، انتخاب قلب تپنده سیستم یعنی پمپ هیدرولیک، نقشی تعیین‌کننده در راندمان کلی و طول عمر تجهیزات ایفا می‌کند. پمپ پیستونی ویکرز PVH که امروزه تحت برند Eaton (و اخیراً Danfoss) عرضه می‌شود، یکی از شاخص‌ترین نمونه‌های پمپ‌های دبی متغیر در کلاس جهانی است. این سری از پمپ‌ها که برای جریان‌های بالا و فشارهای کاری مداوم تا 250 بار طراحی شده‌اند، ترکیبی از دوام مدل‌های قدیمی‌تر و نوآوری‌های مدرن در زمینه کنترل سیال هستند. مهندسان طراح سیستم، پمپ پیستونی Vickers PVH را به دلیل قابلیت اطمینان بالا، سطح صدای پایین و تنوع در مکانیزم‌های کنترلی انتخاب می‌کنند. در این مقاله، ما با عبور از توضیحات سطحی، به عمق مهندسی و متالورژی این تجهیزات نفوذ کرده و پارامترهای حیاتی برای انتخاب و نگهداری پمپ ویکرز PVH را بررسی خواهیم کرد. درک صحیح از نحوه تغییر زاویه سواش پلیت (Swashplate)، دینامیک سیالات در داخل پیستون‌ها و نحوه تعامل سیستم‌های Load Sensing با این پمپ، تفاوت بین یک سیستم با بازدهی بالا و یک سیستم پرهزینه را رقم می‌زند.

تحلیل ساختار و مبانی عملکرد پمپ پیستونی ویکرز PVH

سری PVH ویکرز، نسل تکامل یافته پمپ‌های پیستونی محوری (Axial Piston Pumps) است که برای پر کردن خلاء موجود بین پمپ‌های سری PVB (سبک) و پمپ‌های سنگین سری PVQ طراحی شده است. پمپ پیستونی ویکرز PVH از مکانیزم سواش پلیت برای تغییر جابجایی حجمی (Displacement) استفاده می‌کند. در این طراحی، بلوک سیلندر توسط شفت اصلی دوران می‌کند و پیستون‌ها که در داخل سیلندر قرار دارند، با لغزش بر روی صفحه زاویه‌گیر یا همان Swashplate، حرکت رفت و برگشتی خود را انجام می‌دهند. نکته حائز اهمیت در مهندسی پمپ ویکرز PVH، استفاده از یاتاقان‌های ژورنال هیدرواستاتیک و طراحی خاص کفشک‌های پیستون (Piston Shoes) است که اصطکاک را به حداقل رسانده و بازده حجمی را حتی در فشارهای پایین حفظ می‌کند.

طراحی بدنه این پمپ‌ها به گونه‌ای است که نیروهای داخلی ناشی از فشار سیستم، به صورت متوازن توزیع می‌شوند. پوسته ضخیم چدنی نه تنها مقاومت مکانیکی را در برابر فشارهای گذرا (Spikes) تا 280 بار تضمین می‌کند، بلکه به عنوان یک جاذب صوت عمل کرده و ارتعاشات ناشی از ضربان جریان (Flow Ripple) را میرا می‌نماید. یکی از ویژگی‌های بارز پمپ پیستونی Vickers PVH، قابلیت کارکرد در مدار باز (Open Loop) است. این ویژگی باعث می‌شود که این پمپ‌ها گزینه‌ای ایده‌آل برای کاربردهایی باشند که نیاز به دبی متغیر و کنترل دقیق فشار دارند. در تحلیل دینامیکی این پمپ، ممان اینرسی روتور و پاسخ فرکانسی مکانیزم تغییر زاویه، به گونه‌ای بهینه شده‌اند که زمان پاسخ‌دهی (Response Time) در برابر تغییرات ناگهانی بار، در کسری از ثانیه صورت می‌پذیرد. این امر در سیستم‌های سروو و ماشین‌آلات تزریق پلاستیک که سیکل‌های کاری سریعی دارند، یک مزیت رقابتی محسوب می‌شود. علاوه بر این، استفاده از شفت‌های با استحکام بالا (Splined or Keyed) انتقال گشتاور مطمئن را حتی در شرایط استارت سرد و ویسکوزیته بالای روغن تضمین می‌کند.

مشخصات فنی، سایزبندی و کلاس‌های عملکردی

برای انتخاب صحیح پمپ پیستونی ویکرز PVH، شناخت دقیق سایزها و محدودیت‌های عملیاتی هر مدل ضروری است. این سری در سایزهای مختلفی تولید می‌شود که عدد پسوند مدل، نشان‌دهنده جابجایی حجمی تئوری آن بر حسب سانتی‌متر مکعب بر دور ( $cm^3/rev$ ) است. رایج‌ترین مدل‌ها شامل PVH 57، PVH 74، PVH 98، PVH 131 و PVH 141 می‌باشند. هر یک از این مدل‌ها منحنی‌های عملکردی منحصر به فردی دارند که رابطه بین فشار، دبی و توان ورودی را ترسیم می‌کند. مهندسان باید توجه داشته باشند که دبی خروجی تابعی خطی از سرعت دوران شفت و زاویه سواش پلیت است، اما نشتی داخلی (Internal Leakage) که با افزایش فشار زیاد می‌شود، باعث انحراف جزئی از حالت خطی می‌گردد.

در جدول زیر، مشخصات فنی کلیدی مدل‌های مختلف پمپ ویکرز PVH برای مقایسه دقیق‌تر ارائه شده است:

مدل پمپ (Model)	جابجایی حجمی (cm3/rev)	فشار کاری دائم (bar)	حداکثر فشار لحظه‌ای (bar)	حداکثر سرعت دوران (rpm)	وزن تقریبی (kg)
PVH 57	57.4	250	280	2400	30
PVH 74	73.7	250	280	2200	35
PVH 98	98.3	250	280	2000	43
PVH 131	131.1	250	280	1800	60
PVH 141	141.6	250	280	1800	62

در طراحی مدارهای هیدرولیک با استفاده از پمپ پیستونی Vickers PVH، توجه به “حداقل سرعت دوران” نیز حیاتی است. اگر سرعت دوران از حد مشخصی (معمولاً 600 دور بر دقیقه) کمتر شود، ممکن است فیلم روغن بین قطعات لغزنده به درستی تشکیل نشده و منجر به سایش زودرس گردد. همچنین، بازده کلی (Overall Efficiency) این پمپ‌ها در فشار کاری نامی و ویسکوزیته استاندارد (حدود 36 cSt) معمولاً بالای 90 درصد است. اما باید در نظر داشت که پمپ پیستونی ویکرز PVH برای سیالات مختلفی از جمله روغن‌های معدنی، سیالات ضد آتش (Water Glycol) و استرهای مصنوعی قابل تنظیم است، که البته استفاده از سیالات غیر از روغن معدنی نیازمند اصلاحاتی در فشار کاری مجاز (Derating) و نوع آب‌بندها (Seals) می‌باشد.

سیستم‌های کنترلی و استراتژی‌های مدیریت بار (Load Sensing)

یکی از مهم‌ترین نقاط قوت پمپ پیستونی ویکرز PVH، تنوع و دقت سیستم‌های کنترلی قابل نصب بر روی آن است. این کنترلرها مغز متفکر پمپ محسوب شده و تعیین می‌کنند که پمپ در هر لحظه چه میزان دبی و فشار را به سیستم تحویل دهد. ساده‌ترین نوع کنترل، “جبران‌کننده فشار” (Pressure Compensator) است. در این حالت، زمانی که فشار سیستم به حد تنظیم شده می‌رسد، پمپ به صورت خودکار زاویه سواش پلیت را کاهش داده و دبی را به صفر (یا حد نشتی جبرانی) می‌رساند تا فشار ثابت بماند. این ویژگی از اتلاف انرژی و گرم شدن روغن که در پمپ‌های دبی ثابت و شیرهای ریلیف رخ می‌دهد، جلوگیری می‌کند. اما شاهکار مهندسی در پمپ ویکرز PVH، قابلیت “Load Sensing” یا حسگر بار است.

در سیستم‌های Load Sensing، پمپ به یک خط فرمان (Signal Line) متصل است که فشار بار مصرف‌کننده را به کنترلر پمپ بازخورد می‌دهد. پمپ پیستونی Vickers PVH با این مکانیزم، فشار خروجی خود را همواره مقدار اندکی (معمولاً 20 تا 30 بار) بالاتر از فشار مورد نیاز بار نگه می‌دارد. این “اختلاف فشار استندبای” (Standby Margin) باعث می‌شود که دبی دقیقاً به اندازه نیاز مصرف‌کننده تامین شود، نه بیشتر و نه کمتر. نتیجه این فرآیند، کاهش چشمگیر توان مصرفی الکتروموتور یا موتور دیزل و افزایش عمر روغن هیدرولیک است. علاوه بر این، کنترل‌های گشتاور ثابت (Torque Limiting) نیز برای این پمپ‌ها موجود است که از اعمال بار بیش از حد به محرک اولیه (Prime Mover) جلوگیری می‌کند. این ویژگی به خصوص در ماشین‌آلات راهسازی که موتور دیزل همزمان چندین پمپ را می‌چرخاند، حیاتی است تا از خاموش شدن موتور زیر بار جلوگیری شود. تنظیم دقیق این شیرهای کنترلی بر روی پمپ پیستونی ویکرز PVH نیازمند دانش فنی و استفاده از گیج‌های فشار کالیبره شده است، زیرا تنظیم نادرست می‌تواند منجر به ناپایداری سیستم (Instability) و نوسانات شدید فشار شود.

پروتکل‌های نگهداری، تعمیرات و عیب‌یابی (MRO)

حتی بهترین تجهیزات مهندسی نیز بدون نگهداری صحیح دچار زوال می‌شوند. برای پمپ پیستونی ویکرز PVH، تمیزی روغن (Fluid Cleanliness) حکم مرگ و زندگی را دارد. تلورانس‌های بسیار دقیق بین پیستون و سیلندر (در حد میکرون) باعث می‌شود که ذرات آلودگی بزرگتر از 10 میکرون بتوانند آسیب‌های جبران‌ناپذیری به سطوح لغزنده وارد کنند. استاندارد توصیه شده برای تمیزی روغن در این پمپ‌ها طبق کد ISO 4406 باید حداقل 18/16/13 یا بهتر باشد. استفاده از فیلترهای مکش با مش مناسب (بدون ایجاد کاویتاسیون) و فیلترهای فشار در خط خروجی، از الزامات اساسی مدار است. همچنین، هواگیری صحیح پمپ قبل از راه‌اندازی اولیه (Priming) بسیار حیاتی است. محفظه یا کیس (Case) پمپ باید قبل از استارت، کاملاً از روغن پر شود تا یاتاقان‌ها خشک کار نکنند. خط تخلیه (Case Drain) نیز باید مستقیماً و بدون گرفتگی به مخزن بازگردد تا فشار داخل پوسته از حد مجاز (معمولاً 0.5 تا 1 بار) فراتر نرود.

در فرآیند عیب‌یابی پمپ ویکرز PVH، تکنسین‌ها باید به علائم هشداردهنده توجه ویژه داشته باشند. صدای غیرعادی (Noise) اغلب نشان‌دهنده کاویتاسیون (ورود هوا به روغن) یا هم‌راستا نبودن شفت (Misalignment) است. داغ شدن بیش از حد بدنه پمپ می‌تواند ناشی از نشتی داخلی بالا به دلیل سایش قطعات روتاری گروپ (Rotary Group) باشد.

چک‌لیست عیب‌یابی سریع پمپ پیستونی Vickers PVH:

صدای زیاد و لرزش:
- بررسی سطح روغن مخزن و احتمال مکش هوا.
- بررسی گرفتگی فیلتر مکش.
- چک کردن کوپلینگ شفت و هم‌راستایی موتور و پمپ.
فشار پایین یا عدم تولید فشار:
- بررسی تنظیمات شیر جبران‌کننده فشار (Compensator).
- بررسی سلامت اورینگ‌ها و آب‌بندهای داخلی.
- احتمال شکستگی فنر سواش پلیت یا گیر کردن پیستون کنترلی.
داغ شدن بیش از حد روغن:
- بررسی عملکرد کولر (خنک‌کن) سیستم.
- اندازه‌گیری میزان نشتی از خط درین (Case Drain)؛ نشتی زیاد نشانه سایش شدید است.
- بررسی ویسکوزیته روغن در دمای کاری (نباید کمتر از 13 cSt باشد).

استفاده از کیت‌های تعمیراتی اصلی (Genuine Repair Kits) برای پمپ پیستونی ویکرز PVH شامل واشرها، پلیت‌ها و پیستون‌ها، تضمین‌کننده بازگشت پمپ به شرایط عملکردی استاندارد است. بازسازی غیراصولی و استفاده از قطعات متفرقه، معمولاً منجر به کاهش شدید راندمان و خرابی مجدد در کوتاه مدت می‌شود.

کاربردهای صنعتی و مزایای رقابتی در صنایع مادر

تطبیق‌پذیری پمپ پیستونی ویکرز PVH باعث شده است تا این محصول در طیف وسیعی از صنایع سنگین مورد استفاده قرار گیرد. در صنعت فولاد، این پمپ‌ها در یونیت‌های هیدرولیک (HPU) برای کنترل غلطک‌ها و کوره‌ها استفاده می‌شوند، جایی که مقاومت در برابر حرارت و کارکرد دائم‌کار اولویت دارد. در صنعت پلاستیک و ماشین‌های تزریق، پاسخ‌دهی سریع سری PVH به فرمان‌های کنترلی، امکان تولید قطعات دقیق با تیراژ بالا را فراهم می‌کند. همچنین در صنایع دریایی (Marine)، از پمپ ویکرز PVH برای وینچ‌ها و سیستم‌های سکان استفاده می‌شود که مقاومت در برابر خوردگی و قابلیت اطمینان بالا در آن‌ها حیاتی است.

یکی از مزایای رقابتی اصلی پمپ پیستونی Vickers PVH نسبت به رقبایی مانند سری A10VSO رکسروت، طراحی ماژولار و دسترسی آسان‌تر به قطعات یدکی در برخی بازارها است. همچنین، طراحی “Through-Drive” (شفت رد شونده) در مدل‌های PVH اجازه می‌دهد تا چندین پمپ را به صورت سری (Tandem) به یکدیگر متصل کرد و با یک موتور واحد راه‌اندازی نمود. این ویژگی در کاهش فضای اشغال شده و هزینه‌های نصب بسیار موثر است. در مقایسه با پمپ‌های دنده ای و پره ای، اگرچه هزینه اولیه پمپ ویکرز PVH بالاتر است، اما بازگشت سرمایه (ROI) آن به دلیل مصرف انرژی کمتر و طول عمر بیشتر، در درازمدت تضمین شده است. مهندسان خرید و تدارکات باید توجه داشته باشند که انتخاب این پمپ، سرمایه‌گذاری بر روی پایداری خط تولید است. توانایی کارکرد با سیالات زیست‌تخریب‌پذیر (Biodegradable Fluids) نیز این پمپ را به گزینه‌ای سازگار با محیط زیست برای پروژه‌های سدسازی و جنگلداری تبدیل کرده است.

در نهایت، پمپ پیستونی ویکرز PVH نمادی از مهندسی دقیق هیدرولیک است که تعادلی عالی میان قدرت، هوشمندی و دوام برقرار کرده است. چه در حال طراحی یک مدار هیدرولیک جدید باشید و چه به دنبال جایگزینی برای پمپ‌های فرسوده، مدل‌های PVH با ارائه راندمان حجمی بالا و کنترل‌پذیری دقیق، نیازهای صنعتی شما را پوشش می‌دهند. کلید بهره‌برداری طولانی‌مدت از پمپ پیستونی Vickers PVH، رعایت دقیق برنامه نت (PM)، پایش وضعیت روغن و استفاده از تنظیمات صحیح کنترلی متناسب با نیاز بار است. با رعایت این اصول، این پمپ می‌تواند سال‌ها بدون وقفه قلب تپنده سیستم هیدرولیک شما باقی بماند.
